《2025年试题优化课堂同步八年级物理下册人教版》

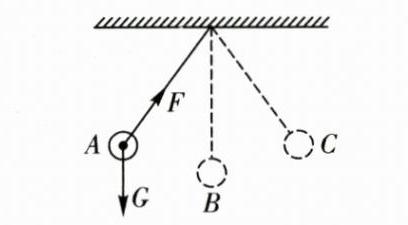

1.如图所示，小球在A、C之间来回摆动，请在图中画出小球在A位置时所受到的细绳拉力F和重力G的示意图。

答案：
答图如图所示：

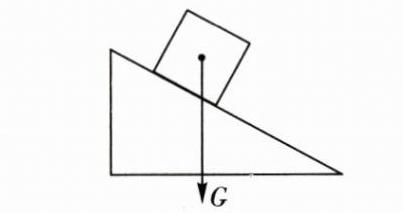

2.如图所示，一木块静止在斜面上，请画出木块所受重力的示意图。

答案：
答图如图所示：

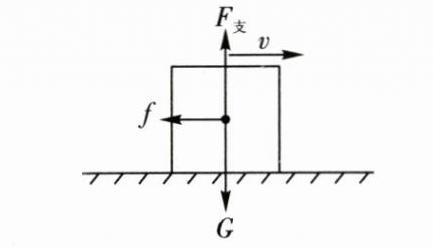

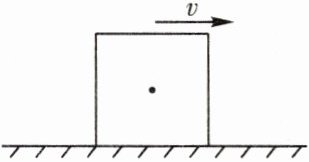

3.如图所示，物体沿粗糙水平面向右运动。画出该物体所受重力、支持力和摩擦力的示意图。

答案：
答图如图所示：

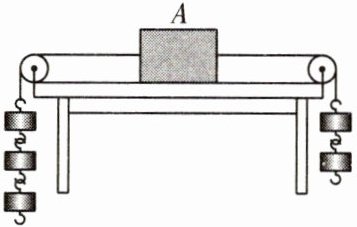

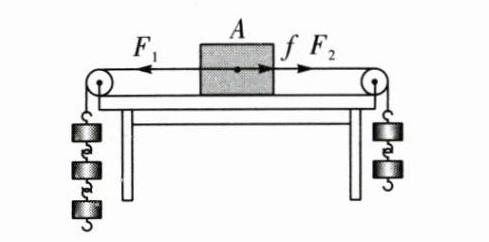

4.(学科素养·科学思维)如图所示，水平桌面上质量为m的A物体处于匀速向左运动的状态，请画出A物体在水平方向上的受力示意图。

答案：
答图如图所示：

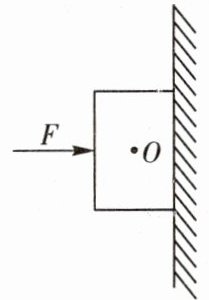

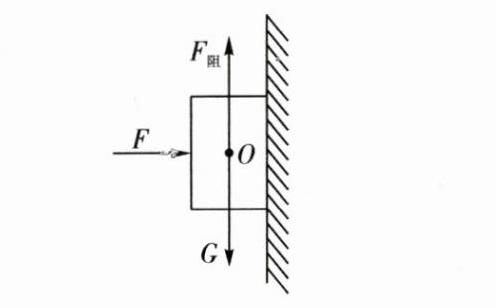

5.如图所示，一个物体在压力F的作用下静止在竖直墙面上，请画出该物体在竖直方向上所受力的示意图。

答案：
答图如图所示：

6.(2024·遂宁)一小球静止在水面上，请在图中画出小球所受重力和浮力的示意图。（图中黑点为小球的重心）

答案：
答图如图所示：

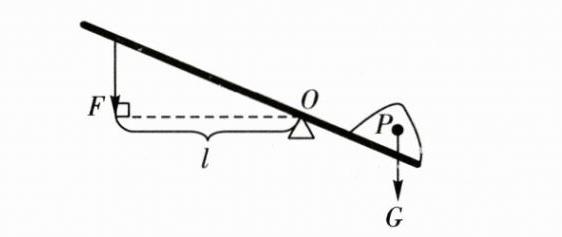

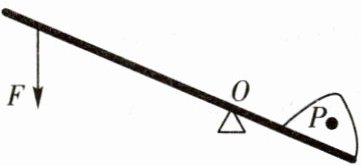

7.如图所示的撬棒，O为支点，P为石头的重心。请画出动力F的力臂l和石头所受重力G的示意图。

答案：
答图如图所示：

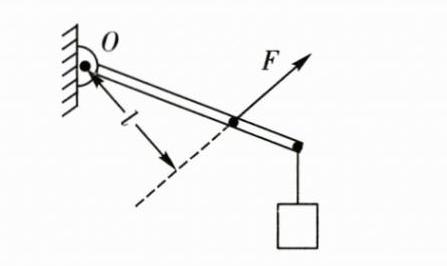

8.请在图中画出力F的力臂，并标上字母l。

答案：
答图如图所示：
