《2025年名师学案八年级物理下册沪粤版》

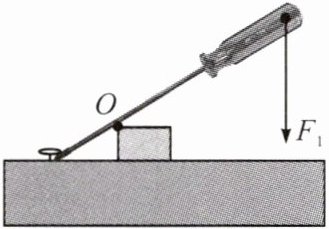

1. (2024·盐城)如图所示，画出用起子撬图钉的动力F₁的力臂L₁。

答案：

2. (2023·泰安)画出图中动力F的力臂，并用字母l表示。

答案：

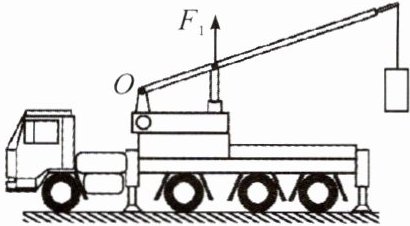

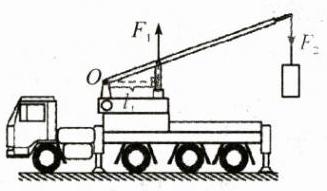

3. (2024·宜宾)如图是宜宾港一起重机正在吊起货物的情景，请在图中画出此时动力F₁的力臂l₁和阻力F₂的示意图。

答案：

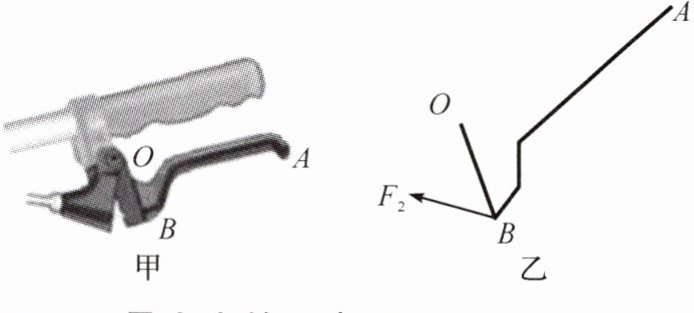

4. (2023·凉山州)如图甲是自行车的手闸，其中ABO部分可视为一个杠杆，其简化示意图如图乙，O为支点，F₂为阻力，请在图乙中画出：
(1)作用在A点的最小动力F₁及其力臂l₁；
(2)阻力F₂的力臂l₂。

答案：

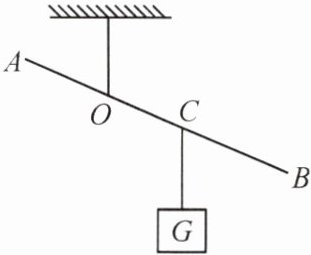

5. (2023·郴州)如图所示，O为支点，杠杆AB平衡时，画出施加在杠杆上最小动力F₁的示意图。

答案：

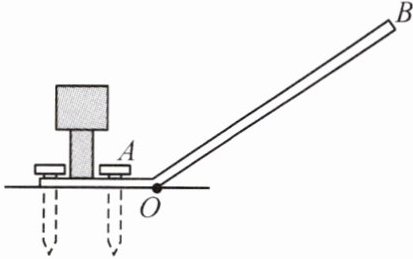

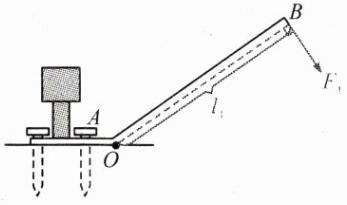

6. (2024·深圳期末)道钉撬是一种用于拆除道钉的工具。如图所示，请画出用道钉撬撬起道钉A所用最小力F₁及其力臂l₁。

答案：

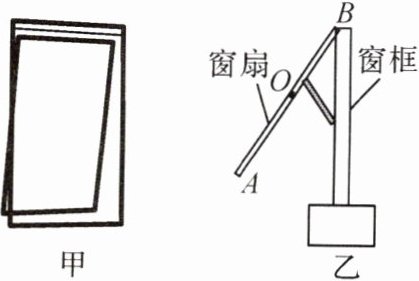

7. (2024·中山期末)如图甲所示是一种下开式窗户，图乙是简化后的示意图，其中B为转动轴，O为窗扇的重心。画出窗扇向外推开时其重力G的力臂L和作用在A点所用最小力F的示意图。

答案：
