《2025年5年中考3年模拟九年级物理下册教科版》

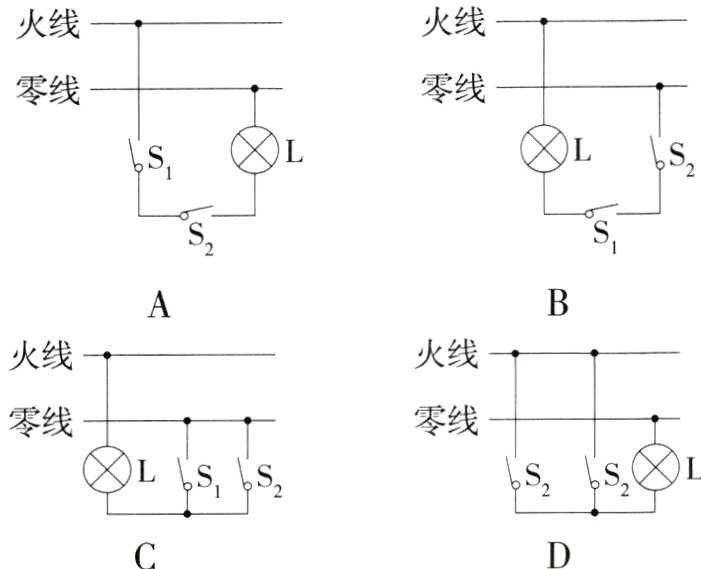

1.小阳给自家院子设计了一种照明电路，用两个延时开关控制一盏灯。夜晚回家时先闭合院门处的延时开关，照明灯亮，进屋后院门处的延时开关自动断开，照明灯灭；夜晚出门时先闭合屋门处的延时开关，照明灯亮，出院子后屋门处的延时开关自动断开，照明灯灭。下列电路图中，既符合上述设计，又符合安全用电要求的是
　　　　　　　　　　　(P9203004)(　　　)
　　

答案：  D 为了防止开关断开时灯泡仍然带电，要将开关接在灯泡与火线之间，故 B、C 不符合题意；由题意可知，闭合任意一个开关，灯都能亮起，则两个开关并联，灯接在干路上，故 A 不符合题意，D 符合题意。故选 D。

2.(新独家原创)计算机的应用和________的发展使家庭生活逐步走向具有高度智能特点的自动化，家用电器都成了网络终端，冰箱、洗衣机、微波炉、电视机、音响设备等都能实现________操作，给人们的生活带来极大的方便。

答案：  答案 网络 网上
解析 计算机的应用和网络的发展使家庭生活逐步走向具有高度智能特点的自动化，家用电器能实现网上操作，给人们的生活带来极大的方便。

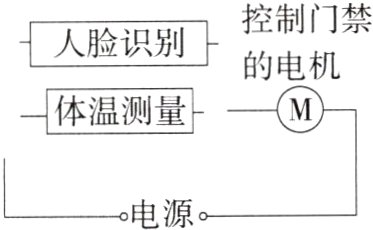

3.新课标.模型建构(2023河南驻马店二检,16改编，★)为做好安全防控工作，某小区入口安装了一台人脸识别及测温门禁一体机。进入小区的人员只有扫脸识别身份且体温不高于37℃时，门禁才会打开。如图为其内部简化电路，“人脸识别”和“体温测量”均相当于开关。请在图中画线代替导线将电路连接完整。(P9203002)
　　　　　

答案：
答案 如图所示

解析 进入小区的人员只有扫脸识别身份且体温不高于 37℃时，门禁才会打开，即两个开关(“人脸识别”和“体温测量”)都闭合时，门禁才会打开(电动机工作)，这说明两个开关相互影响，是串联的，然后与电动机串联在电路中。

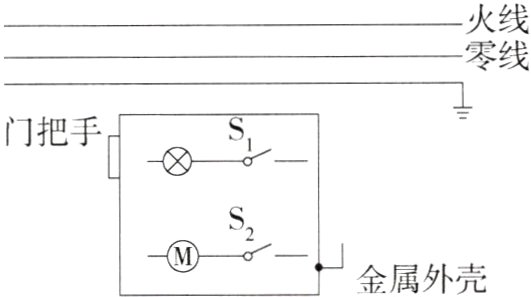

4.(2024山东淄博淄川期末,22节选,)如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制。根据题意，将图连接完整，并符合安全用电原则。
　　　　　　　　　　　　　　(P9203002)
　　　

答案：

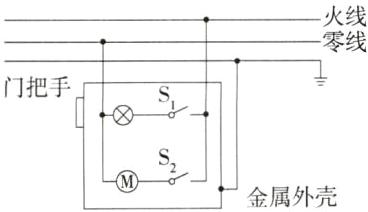

答案 如图所示

解析 冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关 S₁控制，压缩机由开关 S₂控制；为了用电安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地。

5.温度、光照、压力、化学气体等对有些材料的电阻影响很大，利用这些材料制成的热敏电阻、光敏电阻、压敏电阻、声敏电阻、气敏电阻等敏感电阻，可以作为自动控制电路中的感应元件，当环境中对应因素变化时，其电阻增大或减小，发出控制信号，实现自动控制。仿照示例，请列举出你家中一个有自动控制电路的用电器，并对其工作原理进行简单描述。(P9203002)

[示例]家用电器:燃气泄漏报警器。
　工作原理:当有燃气泄漏时，报警器中的气敏电阻减小，报警电路电流变大，相当于开关闭合，报警器开始报警。
　家用电器:
　工作原理:

答案： 解析 常见的声、光控灯泡就是利用声敏、光敏电阻的特性来工作的。当声音和光照条件发生变化时，声敏电阻和光敏电阻的阻值发生变化，将此变化转换成开关的断开或闭合，控制楼道或房间里的照明灯泡发光或熄灭。
