《2025年5年中考3年模拟九年级物理下册教科版》

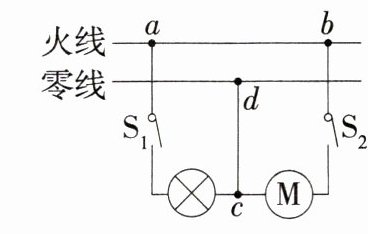

1. 图为小至设计的厨房部分电路，闭合开关S₁和S₂，发现灯泡、电动机都不工作，家里的空气开关没有跳闸；保持两个开关闭合，用验电笔测a、b、c、d四点，发现四点都可以使验电笔的氖管发光；则电路中存在的故障可能为（P9203002）
（　　）

A. a、c之间短路
B. d、c之间断路
C. b、c之间短路
D. 进户零线断路

答案： D 若a、c或b、c之间短路，会发生电源短路，空气开关会跳闸，故A、C不符合题意；若d、c之间断路，则d点不会使验电笔的氖管发光，故B不符合题意；若进户零线断路，a、b、c、d四点都与火线相连，但是电路不形成回路，灯泡、电动机都不工作，故D符合题意。故选D。

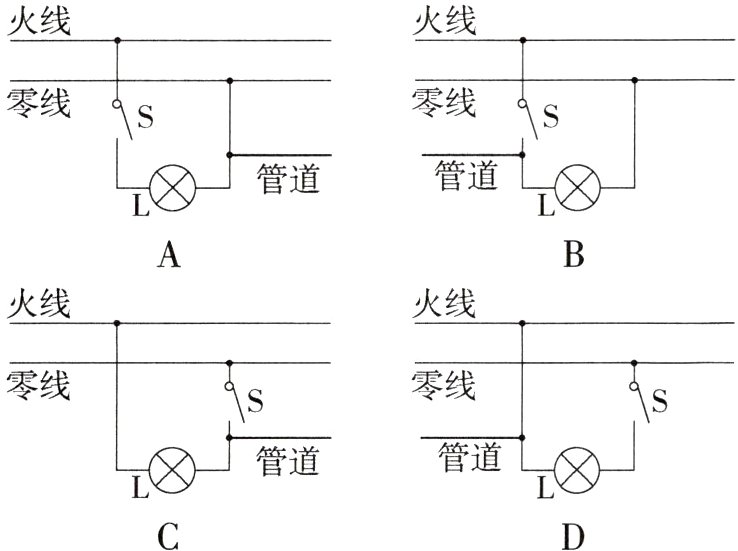

2. （2022江苏常州中考）燃气安全检查过程中，技术人员在某住户家中用验电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，验电笔氖管发光；断开厨房开关S，灯L熄灭，验电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（P9203002）
（　　）

答案： B A图中，闭合厨房开关S，灯L亮，电流经过灯泡后，直接接到零线，而不会经过验电笔中的电阻流入大地，所以验电笔氖管不发光，A不符合题意；B图中，闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条经过验电笔的电阻流入大地，所以验电笔氖管发光，B符合题意；C图中，断开厨房开关S，验电笔仍可以通过灯泡连上火线，所以验电笔氖管发光，C不符合题意；D图中，断开厨房开关S，验电笔仍可以直接连上火线，所以验电笔氖管发光，D不符合题意。

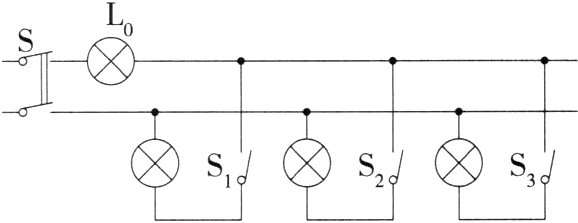

3. （2024河北平山外国语中学月考）（多选）如图所示，电工师傅用灯泡L₀（检验灯泡）取代保险丝检查新安装的照明电路中每个电路的情况。当开关S闭合后，再分别闭合开关S₁、S₂、S₃时（四只灯泡均标有“220V　40W”字样，忽略温度对灯丝电阻的影响），下列说法正确的是
（P9203002）（　　）

A. 只闭合S、S₁时，L₀正常发光，说明该电路正常
B. 只闭合S、S₂时，L₀不亮，说明该电路断路
C. 只闭合S、S₃时，L₀发光呈暗红色，L₀的实际功率为10W
D. 电路没有故障时，闭合任一开关，L₀会正常发光

答案： BC 只闭合S、S₁时，L₀正常发光，说明L₀两端的电压为220 V，则说明S₁控制的灯泡出现了短路现象，故A错误；只闭合S、S₂时，L₀不发光，说明电路中无电流，该电路断路，故B正确；只闭合S、S₃时，L₀发光呈暗红色，说明L₀两端的电压要小于电源电压，由于四只灯泡均标有“220 V 40 W”字样，则根据串联电路的电压规律知，每只灯泡两端电压为额定电压的$\frac{1}{2}$，由$P = \frac{U^{2}}{R}$知道，实际功率为额定功率的$\frac{1}{4}$，即实际功率为40 W×$\frac{1}{4}$ = 10 W，故C正确；电路没有故障时，闭合任一开关，两只灯泡串联，由串联电路的电压规律可知，灯泡两端都不能达到额定电压，则L₀不会正常发光，故D错误。故选B、C。

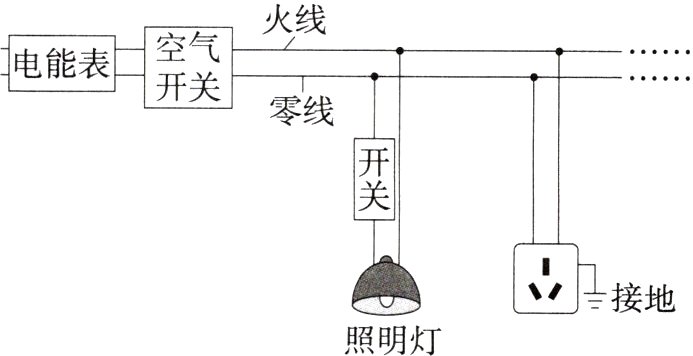

4. （2024湖北武汉中考）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V
10(40)A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是　　　　　　　　　　　　　　　　（　　）

A. 照明灯的开关接在了零线与灯泡之间
B. 用电器的总功率过大
C. 电热水壶的内部电路短路
D. 接入电热水壶的插座短路

答案： C照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；电能表上标有“220 V 10
(40) A”的字样，电路允许的最大电功率$P_{最大}=UI_{最大}=220 V×40 A = 8800 W$，正在使用的所有用电器总功率为6 kW，其中电饭煲的功率为1.5 kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，空气开关跳闸，故D不符合题意。故选C。
