8. (2024河北乐亭期末,7,)下列情况可能会造成家庭电路中的“空气开关”自动“跳闸”的是(P9203002)(　　　)
A. 电灯开关中的两个线头相碰
B. 双孔插座内渗水
C. 灯泡灯丝断了
D. 插头和插座接触不良

答案： B电灯开关中两线相碰，相当于开关闭合，电灯一直工作，不受开关控制，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；两孔插座内渗水，生活用水是导体，相当于直接把火线和零线接通，这是短路现象，会引起电流过大，“空气开关”会自动“跳闸”，故B符合题意；灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故C不符合题意；插头和插座接触不良时是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故D不符合题意。故选B。

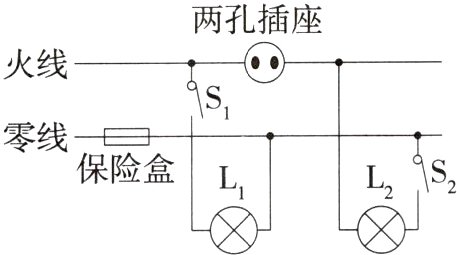

9. (2024四川达州二模,10,)如图所示,家庭电路中安装了两盏白炽灯和一个两孔插座,其中安装错误的元件是　　　　　　　　　　(　　　)
　　　　　
A. 两孔插座、保险盒和开关S₂
B. 两孔插座、保险盒和开关S₁
C. 两孔插座、灯泡L₂和开关S₂
D. 保险盒、灯泡L₁和开关S₁

答案： A保险盒接在零线上，不能起到断电的作用，保险盒的连接错误；开关S₁控制灯泡L₁，火线首先接入开关S₁，然后接入灯泡L₁，零线直接接入灯泡，开关S₁和灯泡L₁的接法都正确；开关S₂控制灯泡L₂，火线首先接入灯泡L₂，然后接入开关S₂，开关S₂的接法错误；两孔插座串联在火线上，影响了灯泡L₂的工作，两孔插座应右孔接火线，左孔接零线，两孔插座接法错误。故选A。

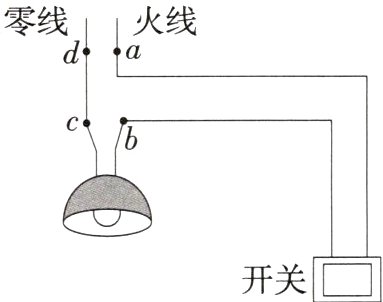

10. (2023天津中考,10,)如图所示电路,开关闭合后,灯不发光。用验电笔接触a、b、c三处,氖管都发光;接触d处,氖管不发光。则故障可能是(P9203002)　　　　　　　　　　(　　　)
　　　　　
A. 灯丝断了　　　　
　B. 灯短路了
C. 开关处断路　　　
　D. c、d间断路

答案： D 灯丝断了，则c、d处不能与火线相连接，用验电笔接触c、d处，氖管不发光，故A不符合题意；灯短路了，则a、b、c、d处都与火线相连接，用验电笔接触a、b、c、d处，氖管都发光，故B不符合题意；开关处断路，则b、c、d处不能与火线相连接，用验电笔接触b、c、d处，氖管不发光，故C不符合题意；c、d间断路，则a、b、c处都与火线相连接，用验电笔接触a、b、c处，氖管都发光，d处不能与火线相连接，用验电笔接触d处，氖管不发光，故D符合题意。故选D。

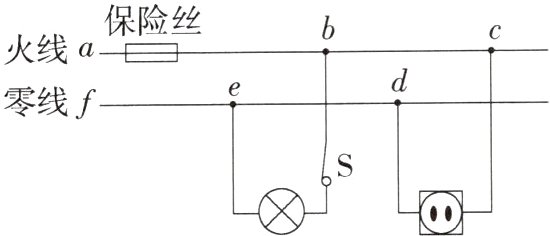

11. (2022湖北宜昌中考,15,)在如图所示的家庭电路中,闭合开关S,灯泡不能发光,用验电笔检测双孔插座左右两孔,氖管都发光。若电路中只有一处故障,则发生故障的是(P99203001)
　　　　　　　　　　　　　　　(　　　)
　　　
A. 插座发生短路
B. 灯泡发生短路
C. d、e间断路
D. e、f间断路

答案： D 若插座或灯泡发生短路，则保险丝会熔断，双孔插座左右两孔都没有电，验电笔氖管不发光，A、B不符合题意；若d、e间断路，则灯泡能正常发光，C不符合题意；若e、f间断路，则灯泡不能发光，用验电笔检测双孔插座左右两孔，氖管都发光，D符合题意。

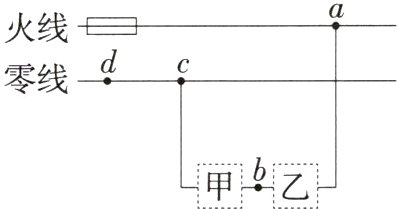

12. 新课标.模型建构(2022黑龙江龙东地区中考,26,)如图所示的家庭电路,两虚线框中连入了电灯和开关,则方框________中为开关;闭合开关后,发现电灯不亮,使用验电笔测试a、b、c三点时验电笔的氖管均发光,测试d点时验电笔的氖管不发光,则该电路的故障为______。(P9203002)
　　　　　

答案： 答案 乙 c、d之间断路
解析 从用电安全方面考虑，控制电灯的开关要接在火线和电灯之间，这样当断开开关时，用电器与火线之间也被断开，这时人更换灯泡不会有触电危险，故方框乙中为开关。火线能使验电笔氖管发光，零线不能使验电笔氖管发光，验电笔测试a、b、c三点时验电笔的氖管均发光，测试d点时验电笔的氖管不发光，说明c点与进户火线之间是连通的，且与进户零线之间是不连通的，故该电路的故障为c、d之间断路。

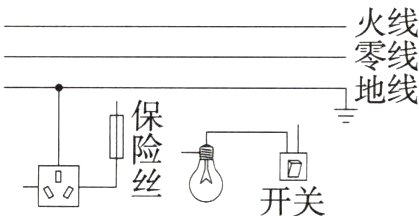

13. (2024四川广元中考,21,)如图,请用笔画线代替导线,将带开关的电灯、带保险丝的插座分别接入家庭电路。(P9203001)
　　　　　

答案：
答案 如图所示

解析 在家庭电路中，插座和带开关的灯泡并联，插座接线规则为“左零右火上接地”，灯泡的开关要接在火线和灯泡之间，灯泡顶部连接开关，螺丝套接零线。
