《2025年5年中考3年模拟九年级物理下册教科版》

1. 以下电路元件中,属于用电器的是(　　)
A. 电热驱蚊香
B. 电池
C. 空气开关
D. 输电线

答案： A A是用电器，电热驱蚊香把电能转化为内能；B是电源，是提供电能的装备；C是开关，可以控制电路的通断；D是导线，用来输送电能。故选A。

2. 跨学科.物理学与日常生活(2024河南开封二模)如图是新能源汽车的充电桩,下列有关说法符合安全用电的是(P9203004)(　　)

A. 安装充电桩时,不连接地线也是安全的
B. 每个充电桩在安装时都要装漏电保护器
C. 万一有充电桩起火,应迅速浇水扑灭
D. 有经验的电工在安装充电桩时不必断开电源

答案： B 汽车的外壳是金属制成的，安装充电桩时，必须接地线，防止充电桩充电时漏电，发生触电事故，故A不符合题意；每个充电桩在安装时都要装漏电保护器，防止漏电时发生触电事故，故B符合题意；生活用水是导体，万一有充电桩起火不能用水浇灭，应先断开电源再进行灭火，故C不符合题意；在安装充电桩时必须断开电源，不能带电操作，以防止发生触电事故，故D不符合题意。故选B。

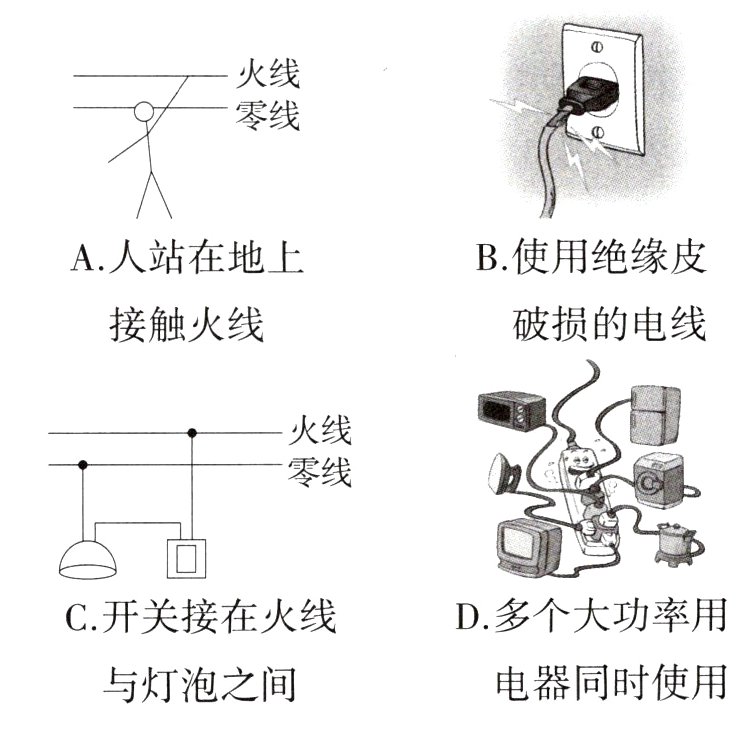

3. (2024黑龙江绥化中考)“安全用电,珍爱生命”，图中符合安全用电原则的是(　　)

答案： C 人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。故选C。

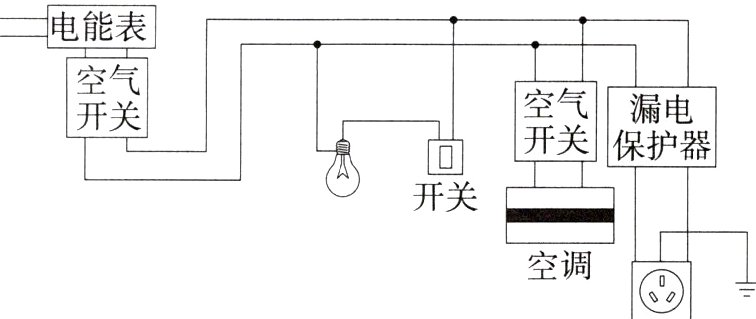

4. 现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三孔插座等设备,有一配电系统如图所示。其中各个设备的特征是(P9203001)(　　)
家庭用电

A. 漏电保护器会在用电器漏电或有人触电时切断电源
B. 空气开关跳闸一定是电路中出现了短路
C. 用验电笔测试三孔插座正中间的插孔,验电笔会发光
D. 电能表上可以直接读出用电器的总功率

答案： A 漏电保护器对人起保护作用，会在用电器漏电或有人触电时切断电源，故A符合题意；家庭电路中空气开关跳闸的原因可能是短路，也可能是电路中的用电器总功率过大，故B不符合题意；三孔插座正中间的插孔接的是地线，用验电笔测试三孔插座正中间的插孔，验电笔不会发光，故C不符合题意；电能表是测量用电器消耗的电能的仪表，无法直接读出用电器的总功率，故D不符合题意。故选A。

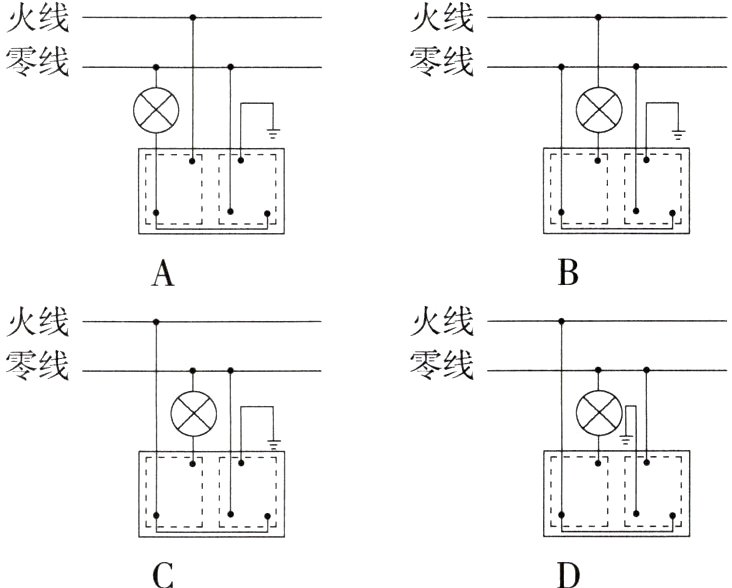

5. 新课标.模型建构家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),要求插座能单独使用,开关能控制电灯且符合安全用电原则,从实物正面观察如图所示;下列几种接线方式中符合要求的是(P9203002)(　　)

答案： C 火线先接开关，再接灯泡，零线直接接灯泡，B接法错误；三孔插座中，上孔接地，左孔接零线，右孔接火线，插座能单独使用，与灯泡和开关所在的支路并联，C接法正确。

6. (2023湖南衡阳期末改编)如图所示是小明家常用的插线板,他在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏,不影响其他插孔的正常使用。下列说法正确的是(　　)

A. 插线板工作时插孔L与N之间的电压是36V
B. 插线板插孔E与零线连接
C. 指示灯和每个插座之间是串联的
D. 开关安装在插线板的干路上

答案： D 插线板插孔L接火线，N接零线，工作时它们之间的电压是220V，故A错误；插线板插孔E与地线连接，是为了防止因用电器外壳漏电而发生触电事故，故B错误；由题意可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间互不影响，是并联的，故C错误；由于指示灯和插座之间是并联的，且“插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压”，说明开关在干路上，故D正确。故选D。
