《2025年5年中考3年模拟九年级物理下册教科版》

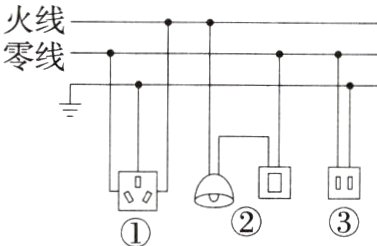

1. (2024天津中考)如图为部分家庭电路示意图,其中连接正确的是(P9203001)　　　　　　(　　　)
　　　　　
A.①　　
　B.②　　
　C.①③　
　D.②③

答案： A
 ①三孔插座与其他用电器并联，接线方法是“左零右火上接地”，故①正确；②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；③两孔插座与其他用电器并联，接线方法是“左零右火”，故③错误。故选A。

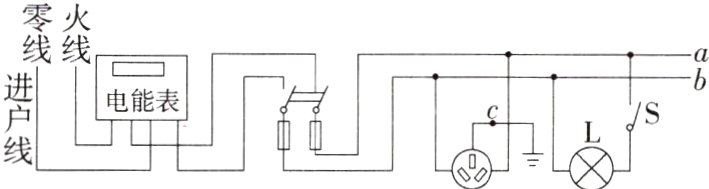

2. (2023四川绵阳期末)如图是家庭电路示意图。下列说法正确的是(P9203001)　　　　　(　　　)
　　
A. 电能表测量电功率
B. 与开关S直接相连的导线a是零线
C. 若在导线a和b之间接一个灯泡L₁,则L₁与L串联
D. 若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患

答案： D电能表是测量消耗电能多少的仪表，不能测量电功率，A错误；与开关S直接相连的导线是火线，所以导线a是火线，B错误；若在导线a和b之间接一个灯泡L₁，L和L₁可独立工作，互不影响，故L₁与L并联，C错误；若c处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳带电，人接触外壳，会发生触电事故，D正确。

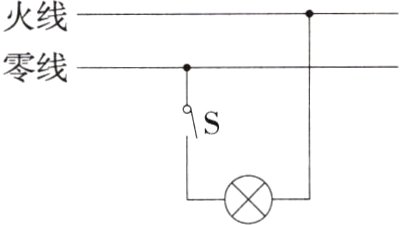

3. (2024山东东营二模改编)家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是____联。如图所示,将带开关的灯泡接入家庭电路中的方式________(选填“符合”或“不符合”)电路连接规范。
　　　　　

答案： 答案 并 不符合
解析 家庭电路中，各种用电器是并联关系，所以电冰箱、电饭煲、日光灯等家用电器的连接方式是并联；家庭电路中，开关应接在火线与灯之间，这样可以避免开关断开时更换灯泡触电，故图中的电路连接方式不符合安全用电的原则。

4. (新独家原创)家庭电路中的量电装置是必不可少的,下面的家庭电路元件中,是量电装置的是(　　　)
选用保险丝时，应使保险丝的额定电流等于或稍大于电路中的最大正常工作电流。（一般是额定电流的2倍）。
A. 电能表　　　　　
　B. 保险盒
C. 低压断路器　　　
　D. 漏电保护器

答案： A电能表是量度电能消耗状况的仪器，故A符合题意；保险盒是在电流过大时熔断保护电路的，故B不符合题意；电路发生过载或短路时，低压断路器会自动切断电路，故C不符合题意；漏电保护器可以对人身触电、导线漏电、插座接错线等故障起保护作用，故D不符合题意。故选A。

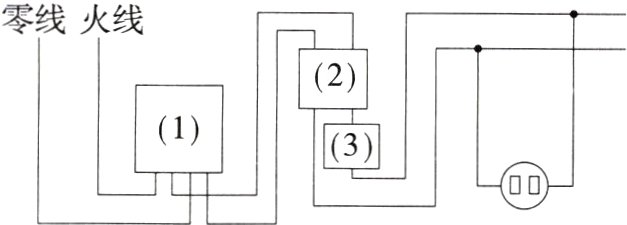

5. (2024湖南长沙一模)如图所示是家庭电路的部分示意图,图中(1)、(2)、(3)内的元件分别是(P9203001)(　　　)
　　　　　　
A. 电能表、保险装置、总开关
B. 电能表、总开关、保险装置
C. 总开关、电能表、保险装置
D. 保险装置、总开关、电能表

答案： 进户火线和零线先接电能表，所以
(1)中元件是电能表；电能表之后接总开关，所以
(2)中元件是总开关；保险装置只接在火线上，所以
(3)内的元件是保险装置。故选B。

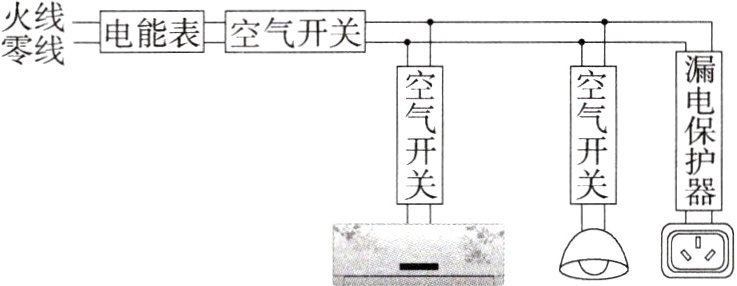

6. (2023河北联考三模)如图所示是安装了空气开关和漏电保护器的住宅内配电系统,它们都是安全用电的小卫士。当家庭电路中用电器的总功率过大或发生________时,空气开关会自动断开,对用电器起到保护作用;当站在地上的人使用插座时,不小心接触了火线，________会迅速切断电路,对人体起到保护作用。
　　　　

答案： 答案 短路 漏电保护器
解析 当电路中发生短路或用电器总功率过大造成电流过大时，空气开关会自动断开，切断电路，对用电器起到保护作用。当站在地上的人使用插座时，不小心接触了火线，造成火线和零线的电流不相等时，漏电保护器会迅速切断电路，对人体起到保护作用。

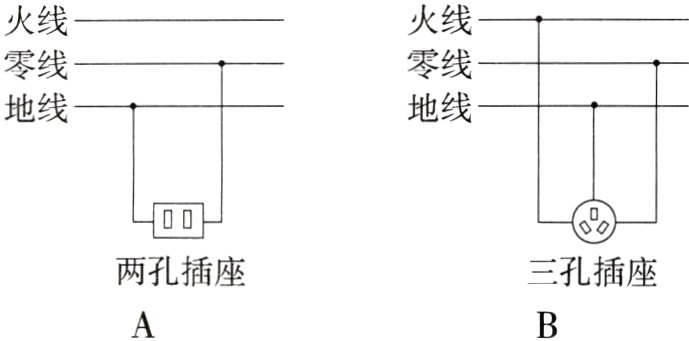

7. 在家庭电路中,如图所示的有关灯泡、开关和插座的连接方法中,正确的是(P9203001)　　(　　　)
　　　　　

答案： D两孔插座的接法：左边接零线，右边接火线，故A错误；三孔插座的接法：上面接地线，左边接零线，右边接火线，故B错误；开关与所控制的灯的连接：火线首先接入开关，然后接入灯泡顶端的金属点，零线直接接入螺旋套，故C错误，D正确。
