《2025年5年中考3年模拟九年级物理下册教科版》

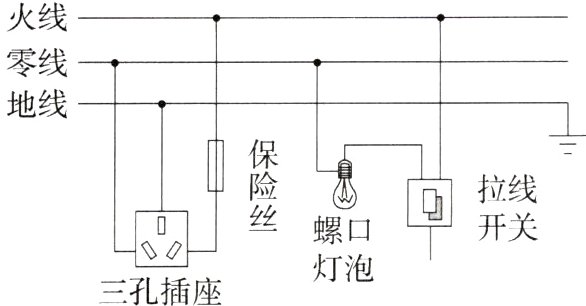

7. 如图所示为小宁家某部分家庭电路的电路图，火线和零线之间的电压为220V。小宁先把拉线开关闭合,灯泡正常发光。再把电饭煲接到三孔插座并闭合开关,电饭煲正常工作。请问此时哪个说法是错误的(　　)

A. 灯泡的正常工作电压为220V
B. 把电饭煲换成电热水壶接入三孔插座,保险丝马上熔断,一定是电热水壶内部发生短路
C. 把电饭煲插头拔掉后,正确使用验电笔插到插座左孔,氖管不发光
D. 灯泡和电饭煲这两个用电器是并联关系

答案： D 家庭电路电压为220V，灯泡刚好正常工作，因此灯泡正常工作的电压为220V，A正确；把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是电热水壶的功率太大，B错误；三孔插座中的左孔连接零线，与大地间的电压为0，所以氖管不发光，C正确；灯泡和电饭煲可以单独工作，互不影响，是并联的，D正确。

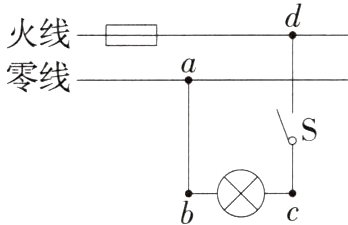

8. (2023湖南衡阳期末)家庭电路中火线和零线之间的电压是________V,用验电笔可辨别火线和零线,使氖管发光的是________。如图所示的电路,闭合开关后,发现电灯不亮,用验电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是________。

答案： 答案 220 火线 a、b之间断路
解析 我国家庭电路的电压为220V，即家庭电路中火线和零线之间的电压是220V；验电笔可以区分火线和零线，金属笔尖接触火线时，验电笔、人体和大地构成通路，氖管发光，即可以使氖管发光的是火线；用验电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而验电笔测试a点时，氖管不发光，由此可以判断出a、b之间某处断路。

9. (新独家原创)保险丝能避免由于总功率过大或________而使电流过大产生的危险,当电路中保险丝意外熔断，________(选填“能”或“不能”)用铜丝替代;若使用额定电流为10A的保险丝,则家庭电路中允许通过的最大正常工作电流应略________(选填“大于”或“小于”)或等于10A;若甲、乙两保险盒内保险丝的材料相同、长度相同,粗细不同(如图所示),则甲保险盒允许的最大电流________(选填“大于”“等于”或“小于”)乙保险盒的。

答案： 答案 短路 不能 小于 大于
解析 当电路中总功率过大，或出现短路时，都会造成电路电流过大而熔断保险丝，所以保险丝能避免电路电流过大而产生的危险；保险丝通常采用电阻大、熔点低的合金制成，而铜丝电阻小，熔点高，在电流过大时无法及时熔断来保护电路，故不能用铜丝替代；保险丝的额定电流应等于或稍大于电路中允许通过的最大正常工作电流，否则保险丝容易烧断；两保险丝的材料相同，长度相同，甲保险盒中的保险丝较粗，电阻较小，允许的最大电流比乙保险盒更大。

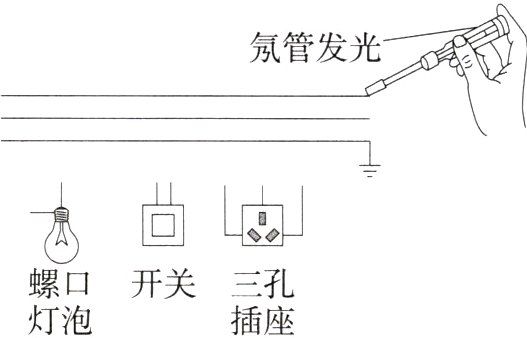

10. (2024四川南充中考)如图,根据安全用电知识，将图中元件用笔画线代替导线连起来(开关仅控制灯泡)。

答案：

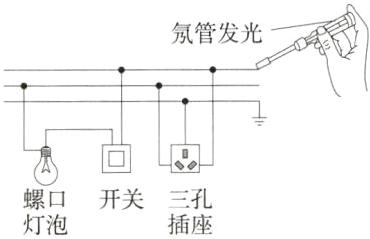

答案 如图所示

解析 由图可知，验电笔接触上面的线时，氖管发光，则上面的线为火线，中间的线为零线；灯泡的接法：火线接开关的一端，开关的另一端再接到灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。

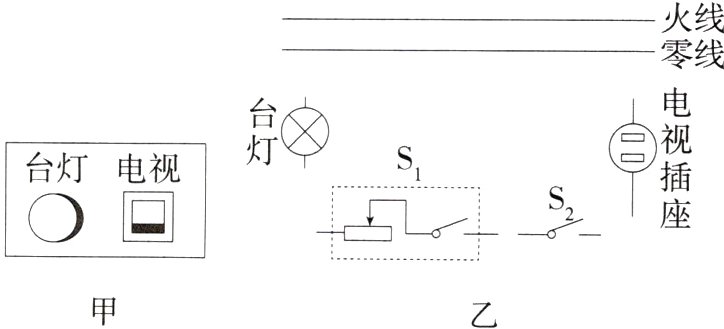

11. (2024河北廊坊期末)图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中S₁为旋钮开关,单独控制台灯的通断和亮度;S₂为单独控制电视插座的开关。请在图乙中将电路图连接完整,要求符合安全用电原则。

答案：

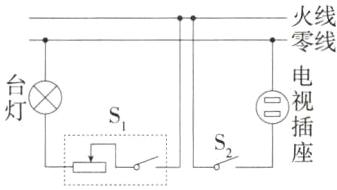

答案 如图所示

解析 旋钮开关S₁是控制台灯的，应与台灯串联，且开关应接在火线的一侧；开关S₂是控制电视插座的，它应与电视插座串联，且开关应接在火线的一侧。
