《2026年金考卷中考试题汇编45套物理山东专版》

21. (6分) 在观察"凸透镜对光的作用"实验中,小明做了如图所示的实验。
(1) 对比两图可以得到结论:光从空气射入凸透镜时,凸透镜对光有会聚作用。

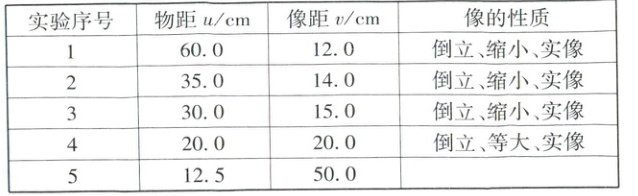

(2) 小明利用此凸透镜、蜡烛、光屏等器材继续探究凸透镜成像规律,记录部分数据如下。


小明根据表中数据发现:
①凸透镜成缩小实像时,像距和物距的大小关系是像距小于物距;
②当像距等于物距时,成像的性质是倒立、等大的实像;
③小明进一步猜想,当物距为12.5cm时,成像的性质是倒立、放大的实像;
④观察前三组数据,小明发现同一物体都成缩小的像,那么随着像距的增加,像会变大吗? 为了探究这个问题,原表格中还需要增加的项目是像的大小变化。

答案： 21.
(1)凸透镜对光有会聚作用
(2)①像距小于物距 ②倒立、等大的实像 ③倒立、放大的实像 ④像的大小变化

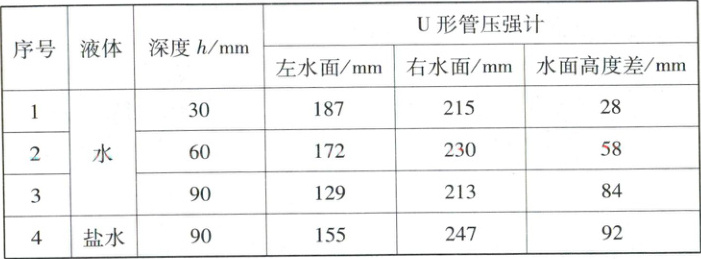

22. (7分) 小宇用如图所示装置探究液体压强与哪些因素有关。记录数据如下表,其中U形管压强计内的液体是水。(水的密度ρ水=1.0×10³kg/m³,g取10N/kg)


(1) 使用压强计前,用手轻按橡皮膜,若U形管液面变化明显,则该装置气密性良好。
(2) 在第4次实验结束后,只改变金属盒橡皮膜的朝向,则U形管中水面高度差为92mm。
(3) 分析表中序号为1、2、3的三组数据可得到结论:同种液体的压强随深度的增加而增大。比较表中序号为3、4的两组数据可得到结论:不同液体的压强还跟液体的密度有关。
(4) 由表格第1组数据计算金属盒在深度为30mm处受到水的压强是300Pa,而表中U形管水面高度差为28mm,此时计算出的压强为280Pa,由此她发现由U形管水面高度差计算的压强值小于由液体深度计算的压强值,你认为造成这一现象的原因是橡皮膜形变抵消了一部分压强(2分)。

答案： 22.
(1)良好
(2)92
(3)深度 3、4
(4)300 橡皮膜形变抵消了一部分压强(2分)

23. (9分) 物理小组成员小华和小明合作探究“电流跟电压和电阻的关系”。提供的器材有:电源(电压保持6V不变),滑动变阻器(最大阻值未知,允许通过的最大电流为1A),阻值为10Ω、15Ω、20Ω、25Ω的电阻各一个,满足测量需求的电流表、电压表各一个。
(1) 小华探究电流与电压的关系,按顺序正确连接电路,如图所示,闭合开关后,记录第一组电压值为3V,电流值为0.3A,要把电压表示数调大,滑动变阻器的滑片应往B(选填“A”或“B”)端调节;小华调节滑动变阻器,收集了4组电压、电流数据,本实验多次测量的目的和下面A(填序号)实验是一致的。
A. 探究串并联电路的电流规律
B. 测量定值电阻Rₓ的电阻
(2) 小明探究电流与电阻的关系,按如图所示顺序正确连接电路。
①刚连完最后一根导线,电流表就有示数,说明在连接电路时存在的问题是:开关未断开。

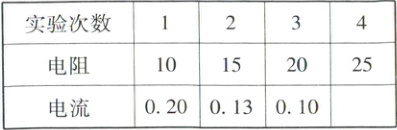

②下表所示是小明设计并记录的部分实验数据,请指出一个表格设计中存在的问题:物理量没有单位。改正表格设计问题后,分析实验数据可得出结论:电压一定时，电流跟电阻成反比。

③小明继续进行第4次实验,用25Ω的电阻替换20Ω的电阻之后,应将滑动变阻器滑片向A(选填“A”或“B”)端移动,直到电压表的示数为2V。滑动变阻器的最大阻值至少是50Ω。在这个实验中,滑动变阻器的作用是保护电路和控制定值电阻两端电压不变。

答案： 23.
(1)B A
(2)①开关未断开 ②物理量没有单位 电压一定时，电流跟电阻成反比 ③A 2 50 控制定值电阻两端电压不变
