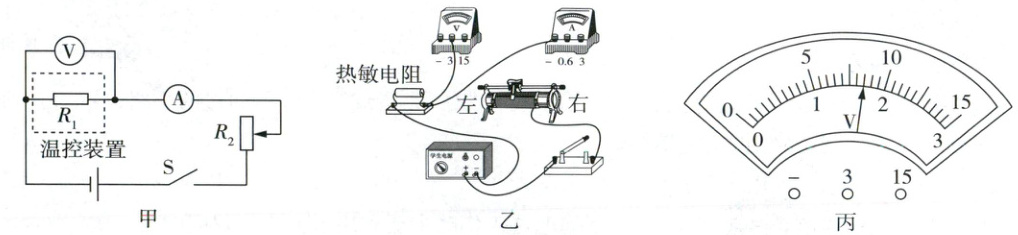

27. (8分)某学习小组采用“伏安法”探究某热敏电阻(阻值约为几十欧姆)的阻值随温度变化的规律,并利用其制作成一个简易的高温报警装置。主要实验器材如下:学生电源(电压为6 V),热敏电阻R1,滑动变阻器R2,电阻箱R3,温控装置,警报器,电压表,电流表,开关,导线若干。测量热敏电阻阻值的实验电路图如图甲所示。主要实验步骤如下:

(1)按照如图甲所示的电路连接实物。请用笔画线代替导线,将图乙的实物图正确连接。
(2)设定温控装置内的温度为20 ℃,闭合开关后发现电压表的示数过小;应将图乙中滑动变阻器的滑片向

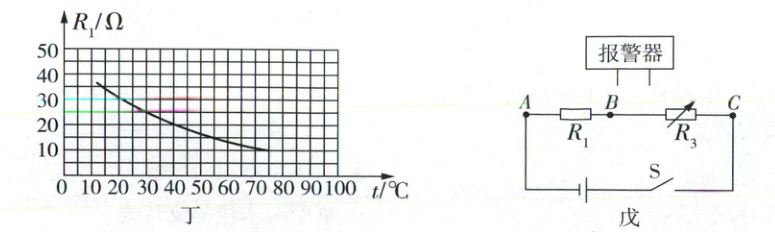

(3)依次升高温控装置内的温度,闭合开关,移动滑动变阻器的滑片,根据电流表和电压表的示数,依次计算出热敏电阻的阻值,作出热敏电阻的阻值随温度变化的图像如图丁所示,由图像可知,该热敏电阻的阻值随温度变化的规律是
(4)学习小组利用热敏电阻R1设计的高温报警装置的电路图如图戊所示,已知图中电源电压为6 V,警报器两端的电压超过4 V就发出声音报警。要想让该高温报警装置在温度超过30 ℃时报警,须将警报器并联到图戊中

(1)按照如图甲所示的电路连接实物。请用笔画线代替导线,将图乙的实物图正确连接。
(2)设定温控装置内的温度为20 ℃,闭合开关后发现电压表的示数过小;应将图乙中滑动变阻器的滑片向
右
移动,移动后电压表的指针位置如图丙所示,则电压表的示数为1.7
V,根据电压表和电流表的示数计算出此温度下热敏电阻的阻值。(3)依次升高温控装置内的温度,闭合开关,移动滑动变阻器的滑片,根据电流表和电压表的示数,依次计算出热敏电阻的阻值,作出热敏电阻的阻值随温度变化的图像如图丁所示,由图像可知,该热敏电阻的阻值随温度变化的规律是
热敏电阻的阻值随温度升高而减小
。(4)学习小组利用热敏电阻R1设计的高温报警装置的电路图如图戊所示,已知图中电源电压为6 V,警报器两端的电压超过4 V就发出声音报警。要想让该高温报警装置在温度超过30 ℃时报警,须将警报器并联到图戊中
BC
(选填“AB”“BC”或“AC”)两端,并设置电阻箱R3接入电路的阻值为50
Ω。
答案:
27.(8分)
(1)如图所示。
(2)右 1.7
(3)热敏电阻的阻值随温度升高而减小
(4)BC 50
[解题思路]
(2)闭合开关后发现电压表的示数过小,根据串联电路的电压特点可知,滑动变阻器两端的电压过大,即滑动变阻器接入电路的阻值过大,所以应向右移动滑动变阻器的滑片,减小滑动变阻器接入电路的阻值。由题图乙可知,电压表选用0~3V的测量范围,分度值为0.1V,则题图丙所示电压表的示数为1.7V。
(4)图戊中,热敏电阻R₁和电阻箱R₃串联。由于温度越高,热敏电阻的阻值越小,根据串联电路的分压规律可知热敏电阻R₁两端电压越小,则电阻箱R₃两端的电压越大。所以要想让该高温报警装置在温度超过30℃时报警,须将警报器并联到图戊中BC两端。由题图丁可知,温度为30℃时,热敏电阻R₁的阻值为25Ω,此时BC两端即电阻箱R₃两端电压为4V,根据串联电路的分压规律可得$\frac{25\Omega}{R₃}$=$\frac{6V - 4V}{4V}$,解得此时电阻箱R₃接入电路的阻值R₃ = 50Ω。
27.(8分)
(1)如图所示。
(2)右 1.7
(3)热敏电阻的阻值随温度升高而减小
(4)BC 50
[解题思路]
(2)闭合开关后发现电压表的示数过小,根据串联电路的电压特点可知,滑动变阻器两端的电压过大,即滑动变阻器接入电路的阻值过大,所以应向右移动滑动变阻器的滑片,减小滑动变阻器接入电路的阻值。由题图乙可知,电压表选用0~3V的测量范围,分度值为0.1V,则题图丙所示电压表的示数为1.7V。
(4)图戊中,热敏电阻R₁和电阻箱R₃串联。由于温度越高,热敏电阻的阻值越小,根据串联电路的分压规律可知热敏电阻R₁两端电压越小,则电阻箱R₃两端的电压越大。所以要想让该高温报警装置在温度超过30℃时报警,须将警报器并联到图戊中BC两端。由题图丁可知,温度为30℃时,热敏电阻R₁的阻值为25Ω,此时BC两端即电阻箱R₃两端电压为4V,根据串联电路的分压规律可得$\frac{25\Omega}{R₃}$=$\frac{6V - 4V}{4V}$,解得此时电阻箱R₃接入电路的阻值R₃ = 50Ω。
