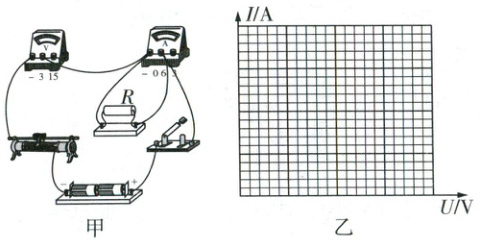

23. (8分)为探究电流与电压、电阻的关系，小明连接的电路如图甲所示，R为定值电阻，电源电压为3V且保持不变。

(1)小强发现电路中有一根导线连接错误，请在这根导线上画“×”，再用笔画线表示导线，将电路连接正确。

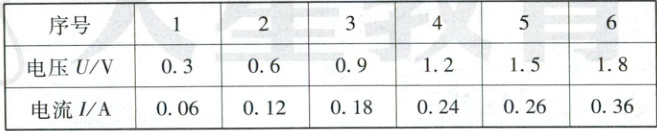

(2)电路连接正确后，闭合开关，探究电阻一定时电流与电压的关系，得到下表所示的实验数据。请在图乙中完善坐标系，根据下表数据在坐标系中描点，从图中看出序号为5的数据与其他数据的规律不同，是错误数据。剔除错误数据后请作出电阻一定时电流随电压变化的图像。

(3)小明继续使用图甲电路探究电压一定时电流与电阻的关系，并计划与上表中序号为6的数据进行比较。他用一只10Ω的定值电阻替换原电阻，闭合开关后发现电压表示数变大，接下来向左移动滑动变阻器的滑片，直到电压表示数为1.8V为止，读取电流表示数，记录数据。再次更换电阻进行实验，比较分析后得出结论。
(4)整个实验中使用的滑动变阻器规格可能是以下哪一种？A(填字母)。
A. “50Ω 1A”
B. “30Ω 1A”
C. “30Ω 2A”

答案：
23.
(1)如图3所示。(2分)

(2)5 如图4所示。(2分)

(3)左 电压表示数为1.8V
(4)A

24. （8分）家电“国补”政策拉动了消费，给市民带来了实惠。某小区业主购买了一台100英寸（1英寸=25.4毫米）的电视机，由于楼梯、电梯空间不足，工人师傅采取室外吊装方式上楼。已知电视机及包装箱的总重力为720N，竖放时与水平地面的接触面积为$6×10^3cm^2$。吊装时工人师傅用滑轮组在100s内将包装箱匀速提升20m，示意图如图所示。每个滑轮重80N，不计绳重及摩擦，g取10N/kg。求：

（1）拆封前包装箱竖放时对水平地面的压强。
（2）拉力F的功率。
（3）滑轮组的机械效率。

答案： 24. (8分)
(1)包装箱对水平地面的压力F₍压₎ = G = 720N
拆封前包装箱竖放时对水平地面的压强p = F₍压₎/S = 720N/(6×10⁻³m×10⁻⁴m) = 1.2×10³Pa
(2)由图可知，承重的绳子段数n = 2
不计绳重及摩擦，拉力的大小F = 1/2×(G + G₍动₎) = 1/2×(720N + 80N) = 400N
绳子自由端移动的距离s = 2h = 2×20m = 40m
拉力做的总功W₍总₎ = Fs = 400N×40m = 1.6×10⁴J
拉力F的功率P = W₍总₎/t = 1.6×10⁴J/100s = 160W
(3)利用滑轮组做的有用功W₍有用₎ = Gh = 720N×20m = 1.44×10⁴J
滑轮组的机械效率η = W₍有用₎/W₍总₎ = 1.44×10⁴J/1.6×10⁴J = 0.9 = 90%
