《2026年金考卷中考试题汇编45套物理山东专版》

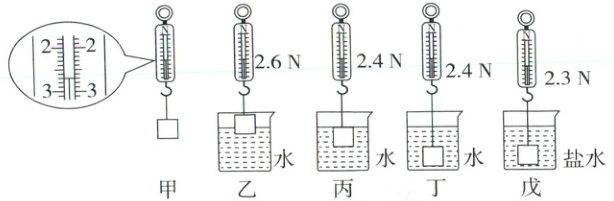

4. (7分)如图所示是小明同学所在的实验小组探究“浮力大小与哪些因素有关”的实验装置。(已知水的密度为1.0×10³kg/m³，g取10N/kg)

(1)分析实验可知，圆柱形容器浸没在水中受到的浮力为N。

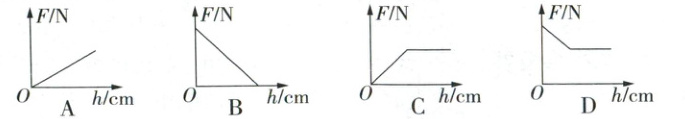

(2)对比甲、乙、丙三图可知，物体所受的浮力大小与有关。分析甲、乙、丙、丁四图，能正确反映弹簧测力计示数F与物体下表面浸入水中的深度h关系的图像是(填字母)。

(3)对比甲、丁、戊三图，可以初步得出的结论是。
(4)根据实验数据，可以计算出盐水的密度为g/cm³(结果保留一位小数)。
(5)若已知均匀圆柱形容器高为6cm，小明在图乙的基础上继续探究：保持弹簧测力计的位置不变，把弹簧测力计的拉环固定在铁架台上，然后缓慢向烧杯内加水，当所加水使物体刚好浸没时(水未溢出)，烧杯底部受到水的压强增加了Pa(在一定范围内，弹簧受到的拉力每减小0.1N，弹簧的长度就缩短0.1cm)。

答案：
(1) 0.4
(2) 排开液体的体积；D
(3) 当物体排开液体的体积相同时，液体的密度越大，物体所受的浮力越大
(4) 1.3
(5) 280

5. (10分)在测量未知电阻Rₓ的阻值的实验中，电源是2节新干电池。

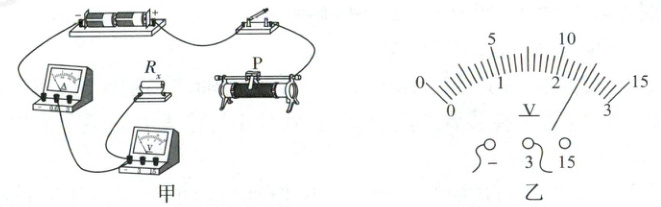

(1)请用笔画线代替导线，将图甲中的实物电路连接完整(要求：滑片P向右移动时滑动变阻器接入电路的阻值变小)。

(2)电路连接完成后，在闭合开关进行测量之前，还需要对电路进行检查，请写出需要检查的其中两项内容：①；②。

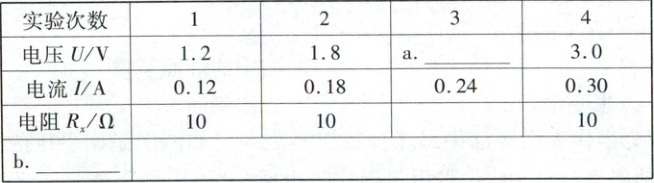

(3)闭合开关，进行实验时，改变滑动变阻器滑片的位置，将测得的部分实验数据记录在如下表格中。

①表中第3次实验中，电压表的示数如图乙所示，为V。
②表中b处应填写的内容是。
③分析实验数据，测得未知电阻Rₓ的阻值为Ω。
(4)实验室有2个滑动变阻器：R₁(“20Ω 1.5A”)和R₂(“10Ω 2A”)。本实验应选用(选填“R₁”或“R₂”)。
(5)爱思考的小红想到实验时电压表中也有电流通过，这对本实验的测量结果可能会有影响。若考虑到这种影响，则本实验电路所测得的未知电阻Rₓ的阻值与真实值相比(选填“偏大”或“偏小”)。

答案：
(1) （实物图连接：滑动变阻器右下接线柱与开关右接线柱相连，电压表3V量程正接线柱与Rx右接线柱相连，负接线柱与Rx左接线柱相连，电流表0.6A量程串联接入电路）
(2) ①滑动变阻器滑片是否位于最大阻值处；②电表正负接线柱是否接反
(3) ①2.4；②电阻Rx的平均值/Ω；③10
(4) R₁
(5) 偏小
