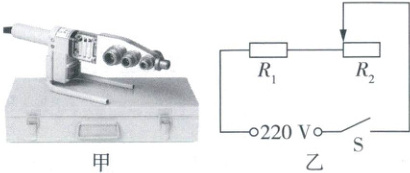

25. (8 分) 如图甲所示, 是一台具有调温功能的 PPR 水管热熔器。图乙是其简化电路, 电源电压恒为 $220 \mathrm{V}, R_{1}$ 为阻值恒为 $44 \Omega$ 的发热电阻, $R_{2}$ 为带有滑片的分压电阻。当滑片移到 $R_{2}$ 最右端时, 电路中电流为 $2 \mathrm{A}$。
(1) 为确保用电安全, 该热熔器在使用时其金属外壳必须连接地线_ 。
(2) 高温挡时, 通过 $R_{1}$ 的电流为多大? 高温挡功率为多大?
(3) 低温挡时, $R_{2}$ 接入电路的阻值为多大?

答案： 25.(8分)
(1)地线
(2)滑片移到最左端时，电路中的电阻最小，由$P=\frac{U^{2}}{R}$可知，此时为高温挡，通过$R_{1}$的电流$I_{高}=\frac{U}{R_{1}}=\frac{220V}{44Ω}=5A$
高温挡功率$P_{高}=UI_{高}=220V×5A = 1100W$
(3)滑片移到最右端时为低温挡，此时$R_{1}$两端电压$U_{1}=I_{低}R_{1}=2A×44Ω = 88V$
$R_{2}$两端的电压$U_{2}=U - U_{1}=220V - 88V = 132V$
$R_{2}$接入电路的阻值$R_{2}=\frac{U_{2}}{I_{低}}=\frac{132V}{2A}=66Ω$

26. (8 分) “绿色出行, 低碳生活”, 新能源汽车由蓄电池提供能量, 具有环保节能、高效等优势, 已成为人们日常使用的重要交通工具。

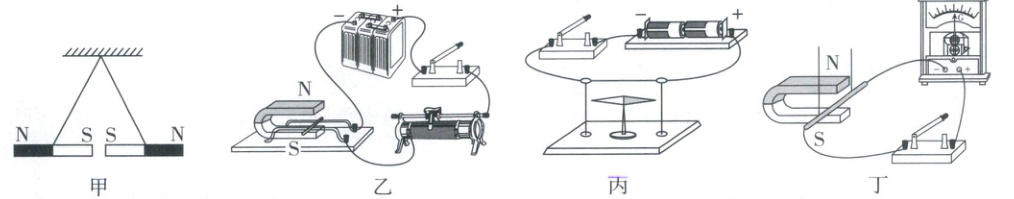

(1) 电动汽车使用电动机作为动力来源, 下列图片中能说明电动机工作原理的是图乙_ (选填序号)。

(2) 电动汽车以蓄电池为能量储存介质, 其充电、放电过程涉及不同能量转化, 请在下列能量转化流程图中填写合适的能量种类:
外部电能 $\xrightarrow{\text { 充电$化学$}}$ _ 能 $\xrightarrow{\text { 放电 }}$ 电能

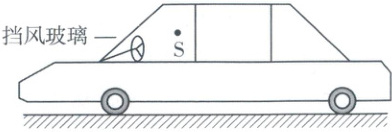

(3) 电动轿车的前挡风玻璃向后倾斜一定角度, 除了可以减小空气阻力外, 还可以防止车内物体通过前挡风玻璃所成的像影响驾驶员观察前方路况。请根据平面镜成像特点, 在图中画出车内物体 S 通过前挡风玻璃所成的像。(要求保留作图痕迹)

(4) 某电动汽车通过充电桩连续充电 $30 \mathrm{~min}$, 充电功率恒为 $20 \mathrm{kW}$, 则充入蓄电池的能量为多少? 若该电动汽车行驶时的平均阻力为 $500 \mathrm{N}$, 这些能量可以供该车沿直线匀速行驶多少路程? (不计能量损失)
(5) 与燃油车相比, 电动汽车具有环保节能、效率高的优点。请结合所学物理学知识, 解释其原因:燃油汽车的内燃机在排气冲程排走高温废气，不光污染环境，还带走很多能量，而电动汽车的电动机不排放废气，且能源利用率较高
_

答案：
26.(8分)
(1)乙
(2)化学

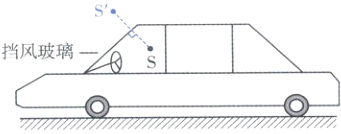

(3)如图所示。

(4)由题意知，充电功率$P = 20kW$
充入蓄电池的能量$W = Pt = 20×10^{3}W×30×60s = 3.6×10^{7}J$
若该电动汽车行驶时的平均阻力为500N，则该车沿直线匀速行驶时的牵引力等于平均阻力，为500N
不计能量损失，这些能量可以供该车行驶的路程$s=\frac{W}{F}=\frac{3.6×10^{7}J}{500N}=7.2×10^{4}m$
(5)燃油汽车的内燃机在排气冲程排走高温废气，不光污染环境，还带走很多能量，而电动汽车的电动机不排放废气，且能源利用率较高
