22. (7 分) 小全在做“探究液体压强与哪些因素有关” 的实验时, 实验操作如图所示。

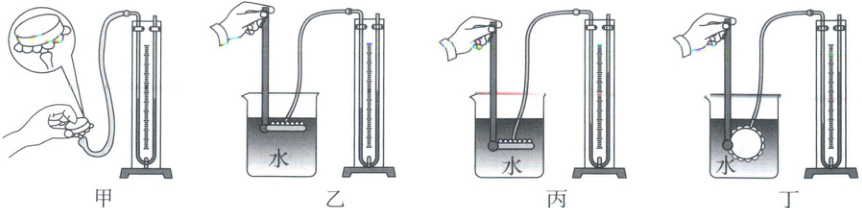

(1) 使用前应检查装置的气密性, 方法如图甲所示: 用手轻轻按压几下橡皮膜, 发现 U 形管中的液面保持相平, 原因是漏气的 U 形管是_ (选填“是” 或“不是”) 连通器。
(2) 实验中液体压强大小的变化是通过比较 U 形管内的液面高度差来判断的, 下面列举的实验与此研究方法相同的是B_ (选填“A” ”B” 或“C”)。
A. 在研究磁体周围的磁场时, 引入“磁感线”
B. 用木块被小球撞击后移动的距离来反映小球动能的大小
C. 在探究平面镜成像特点时, 用未点燃的蜡烛 B 替代点燃的蜡烛 A 的像
(3) 小全将探头放入液体的不同深度, 现象如图乙、丙所示, 由此可知液体压强的大小与深度_ 有关; 小全在丙图的基础上, 旋转探头的朝向, 比较丙、丁两图可得出结论是: 同种液体内部同一深度处, 液体向各个方向_ 的压强大小都相等。
(4) 小全同学在图丙所示的实验中保持探头位置不变,不合理向容器内加入适量的浓盐水, 他发现 U 形管两侧液面的高度差变大了, 于是得出“同一深度, 液体的密度越大, 压强就越大” 的结论。请分析他的做法是否合理并简要阐述理由:在液体密度增大的同时，深度也变大了，变量不唯一(或没有控制探头的深度不变)
_ ，_
(5) 为使实验中 U 形管内液面高度差对比更加明显, 操作正确的是 (AD)
A. 把橡皮膜放入液体更深处
B. 把 U 形管换成内径更细的
C. 将烧杯中的水换成酒精
D. 把 U 形管内的液体换成密度更小的液体

答案： 22.
(1)是
(2)B
(3)深度 各个方向
(4)不合理 在液体密度增大的同时，深度也变大了，变量不唯一(或没有控制探头的深度不变)
(5)AD

23. (10 分) 在“探究电流与电阻的关系” 的实验中, 小明使用阻值分别为 $5 \Omega 、 10 \Omega 、 15 \Omega 、 20 \Omega 、 25 \Omega$ 的定值电阻各一个, 电压为 $6 \mathrm{V}$ 的电源等器材进行探究。

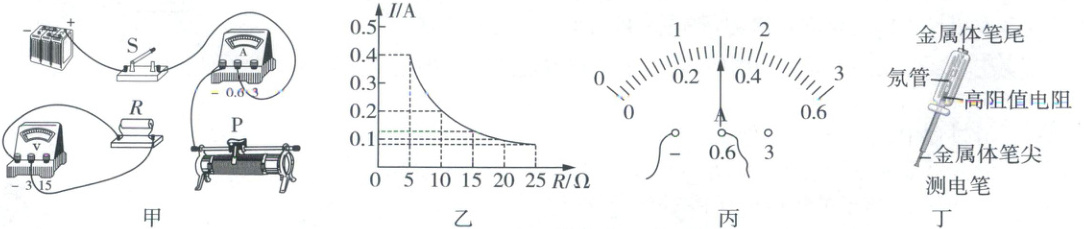

(1) 请用笔画线代替导线将图甲电路连接完整(要求: 滑片 P 向右移动时电路中电流变大)。
(2) 正确连接并规范操作后, 闭合开关, 两电表均无示数。为了检查电路故障, 小明将另一个电压表接在开关两端时无示数, 接在滑动变阻器两端时有示数, 则电路的故障是B_ (选填“A” ”B” 或“C”)。
A. 开关断路
B. 滑动变阻器断路
C. 定值电阻断路
(3) 图乙是改正故障后根据测得的实验数据绘制的电流 I 随电阻 R 变化的图像, 由图像可知 R 两端的电压为2_ V; 当定值电阻由 $5 \Omega$ 的更换为 $10 \Omega$ 的时, 闭合开关后, 应该将滑动变阻器的滑片 P 在原来位置的基础上向左_ (选填“左” 或“右”) 端滑动; 要完成该实验, 滑动变阻器的最大阻值至少是 _ $\Omega$;50由图像得到的实验结论为: 当电压_ 一定时, 导体中的电流与导体的电阻成反比_ 。
(4) 请依据以上结论, 解释图丁所示测电笔内高阻值电阻的作用:用测电笔检测火线时，测电笔和人是串联的，根据欧姆定律可知，总电阻越大，电路中的电流越小，人越安全
_
(5) 同组的小智同学用未知电阻替换电阻 R, 移动变阻器的滑片 P 至某一位置, 此时电压表示数为 $1.5 \mathrm{V}$, 电流表示数如图丙所示, 为0.35_ A, 该电阻的阻值为_ $\Omega$。

答案：
23.
(1)如图所示。(1分)
(2)B
(3)2 左 50 电压 反比
(4)用测电笔检测火线时，测电笔和人是串联的，根据欧姆定律可知，总电阻越大，电路中的电流越小，人越安全
(5)0.35

24. (9 分) 如图所示是我国最新研制的 63A 式轻型水陆两栖坦克, 它由柴油发动机提供动力。坦克的总质量为 $22 \mathrm{t}$, 履带与地面接触的总面积为 $4 \mathrm{m}^{2}$, 在陆地上行驶速度可达 $54 \mathrm{km} / \mathrm{h}$, 坦克的前部和后部各装有一个浮力箱, 能够在水面上浮渡。已知柴油的热值为 $4.2 × 10^{7} \mathrm{J} / \mathrm{kg}, g$ 取 $10 \mathrm{N} / \mathrm{kg}$。求:
(1) 坦克静止在水平地面上时, 对地面的压强;

(2) 坦克在陆地上以 $54 \mathrm{km} / \mathrm{h}$ 的速度匀速行驶 $5 \mathrm{~min}$, 通过的路程;
(3) 坦克在海面上处于漂浮状态时, 受到海水的浮力;
(4) 在某次训练中, 坦克消耗了 $800 \mathrm{kg}$ 柴油, 这些柴油完全燃烧释放的热量。

答案： 24.(9分)
(1)坦克对水平地面的压力$F_{压}=G = mg = 2.2×10^{4}kg×10N/kg = 2.2×10^{5}N$
坦克对水平地面的压强$p=\frac{F_{压}}{S}=\frac{2.2×10^{5}N}{4m^{2}} = 5.5×10^{4}Pa$
(2)坦克的行驶速度$v = 54km/h = 15m/s$
坦克匀速行驶5min，通过的路程$s = vt = 15m/s×5×60s = 4.5×10^{3}m$
(3)坦克在海面上漂浮时，所受浮力等于重力，即$F_{浮}=G = 2.2×10^{5}N$
(4)柴油完全燃烧释放的热量$Q_{放}=m_{油}q = 800kg×4.2×10^{7}J/kg = 3.36×10^{10}J$
