《2026年金考卷中考试题汇编45套物理山东专版》

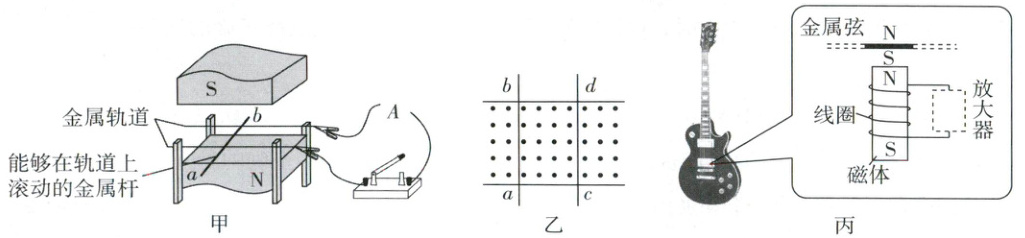

20. 小明学习了电磁知识后，从物理学的视角对图中所涉及的物理问题进行了分析。

(1)如图甲所示，在$A$处接入电源(填实验器材名称)，可探究电动机的工作原理。
（2）在图甲的金属轨道上增加一根金属杆$cd$，俯视图如图乙所示（磁感线垂直纸面向外，用“$·$”表示）。在外力的作用下，金属杆$ab$沿光滑金属轨道向右运动，请判断静止在光滑轨道上的金属杆$cd$是否运动并说明理由。判断：运动；理由：金属杆ab切割磁感线产生感应电流，cd中有电流通过，周围产生新的磁场，与原磁场相互作用使得cd运动起来。
(3)电吉他中电拾音器的基本结构如图丙所示，磁体附近金属弦被磁化，因此弦振动时，在线圈中产生感应电流，感应电流经电路放大后传送到音响发出声音，则弦振动时，线圈中的感应电流方向变化(选填“变化”或“不变”)。

答案：
(1)电源
(2)运动 金属杆ab切割磁感线产生感应电流，cd中有电流通过，周围产生新的磁场，与原磁场相互作用使得cd运动起来
(3)变化

21. 如图所示，将一石块悬挂在弹簧测力计下，静止时弹簧测力计示数为$2.5N$；将该石块浸没在装有适量水的烧杯中，静止时弹簧测力计示数为$1.5N$。求：$(\rho_{水}=1.0×10^{3}kg/m^{3})$
（1）石块的体积；
（2）石块的密度。

答案：
(1)$1×10^{-4}m^3$(2分)
(2)$2.5×10^3kg/m^3$(2分)
