《2026年金考卷中考试题汇编45套物理山东专版》

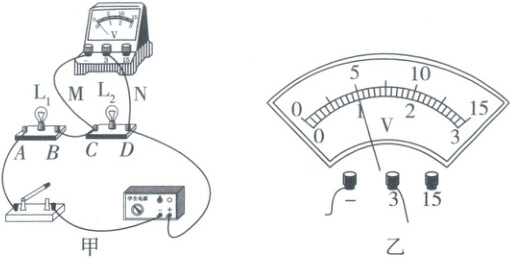

7. 如图甲所示，电源电压保持不变，小灯泡L₁、L₂规格相同。闭合开关，两个小灯泡均发光，电压表示数如图乙所示。下列说法正确的是 (C)

A.AD间的电压约为10V
B.若测量L₁两端的电压，只需将导线N从D点拆下，再接到A点
C.若将小灯泡L₂从灯座上拧下来，通电后电压表仍有示数
D.若CD间的电压表换成电流表，通电后电流表示数为零

答案： 7. C 由题图甲可知，小灯泡$L_1$、$L_2$串联，电压表测小灯泡$L_2$两端的电压。由题图乙可知，电压表选用的是$0~3V$量程，此时电压表的分度值是$0.1V$，故电压表的示数是$1V$，即$U_2 = 1V$。
A(×)两灯泡规格相同，且都发光，由串联电路的电压规律可知，$AD$间的电压$U_{AD}=2U_2 = 2V$。
B(×)将导线$N$从$D$点拆下，再接到$A$点，这样电压表的正负接线柱接反，无法测量$L_1$两端的电压。
C(√)若将小灯泡$L_1$从灯座上拧下来，通电后电路处于断路状态，但电压表的两个接线柱通过小灯泡$L_1$、开关和导线仍与电源的正、负极相连，所以通电后电压表仍有示数。
D(×)若$CD$间的电压表换成电流表，通电后小灯泡$L_2$被短路，这时电流流经电流表、$L_1$而形成通路，所以通电后电流表有示数。

8. 某兴趣小组对物理课本上的插图进行了讨论，下列对插图的介绍正确的是 (D)


A.图甲：玻璃管中的液体只对橡皮膜有压强
B.图乙：粗管中水的流速最快压强最小
C.图丙：滑雪者没有陷入雪中是因为她对雪面的压力较小
D.图丁：盆景水位保持一定的高度是因为大气压的作用

答案： 8. D
A(×)液体内部向各个方向都有压强，由此可知，甲图中，玻璃管中的液体不仅对橡皮膜有压强，对玻璃管的侧壁也有压强。
B(×)乙图中，粗管处横截面积大，说明水的流速小，粗管处液柱高，说明粗管处压强大。
C(×)丙图中，滑雪者没有陷入雪中，是因为滑雪板增大了受力面积，从而使滑雪者对雪面的压强减小。

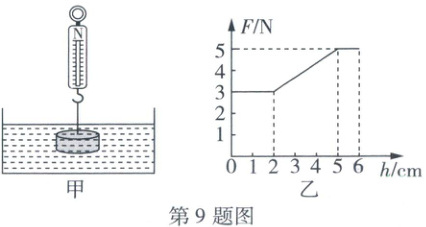

9. 如图甲所示，用弹簧测力计将圆柱体从盛水的容器中缓慢提出水面，该过程中弹簧测力计读数F随圆柱体上升高度h的关系如图乙所示(忽略液面的变化，g取10N/kg，ρ水=1.0×10³kg/m³)，下列说法中正确的是 (A)
①圆柱体浸没时受到的浮力是2N
②圆柱体受到的重力是3N
③圆柱体的密度是2.5g/cm³
④圆柱体的底面积是20cm²

A.①③
B.①④
C.②③
D.②④

答案： 9. A

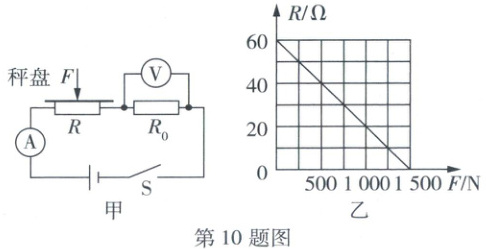

10. 如图甲所示是某款体重秤的简易电路，电路中电源电压恒为6V，定值电阻R₀的阻值为10Ω，电流表的量程为0~0.6A，电压表的量程为0~3V，R为压力传感器，它的阻值与压力F的关系如图乙所示(g取10N/kg)。闭合开关S后，下列说法正确的是 (D)

A.当压力增大时，电压表的示数减小
B.当压力F减小时，电压表与电流表示数之比变小
C.该装置所能测量的最大质量为150kg
D.若将R₀换成20Ω的电阻，则该装置所能测量的最大质量将变小

答案： 10. D 由题图甲可知，压力传感器$R$与定值电阻$R_0$串联，电压表测$R_0$两端的电压，电流表测电路中的电流。由题图乙可知，压力传感器$R$的阻值随压力的增大而减小。
A(×)当压力$F$增大时，压力传感器$R$的阻值减小。由串联电路的分压规律可知，压力传感器$R$两端的电压减小，由串联电路的电压特点可知，定值电阻两端的电压变大，即电压表的示数变大。
B(×)电压表与电流表示数之比等于定值电阻$R_0$的阻值，大小不变，故电压表与电流表示数之比不变。
C(×)由题图乙可知，当体重秤所测质量最大时，压力传感器$R$的阻值最小，其两端电压最小，此时定值电阻$R_0$两端的电压最大，即电压表的示数最大为$3V$。因为压力传感器$R$与定值电阻$R_0$串联，所以$\frac{U_R}{U_{R_0}} = \frac{R_{min}}{R_0}$，即$\frac{6V - 3V}{3V} = \frac{R_{min}}{10\Omega}$，解得$R_{min} = 10\Omega$，由题图乙可知，$F_{max} = 1250N$，即$G_{max} = 1250N$，$m_{max} = \frac{G_{max}}{g} = \frac{1250N}{10N/kg} = 125kg$。
D(√)若将$R_0$换成$20\Omega$的电阻，由$\frac{U_R}{U_{R_0}} = \frac{R_{min}}{R_0}$可得$\frac{6V - 3V}{3V} = \frac{R_{min}}{20\Omega}$，解得$R_{min} = 20\Omega$，由题图乙可知，$F_{max} = 1000N$，即$G_{max} = 1000N$，$m_{max} = \frac{G_{max}}{g} = \frac{1000N}{10N/kg} = 100kg$，可知该装置所能测量的最大质量将变小。
