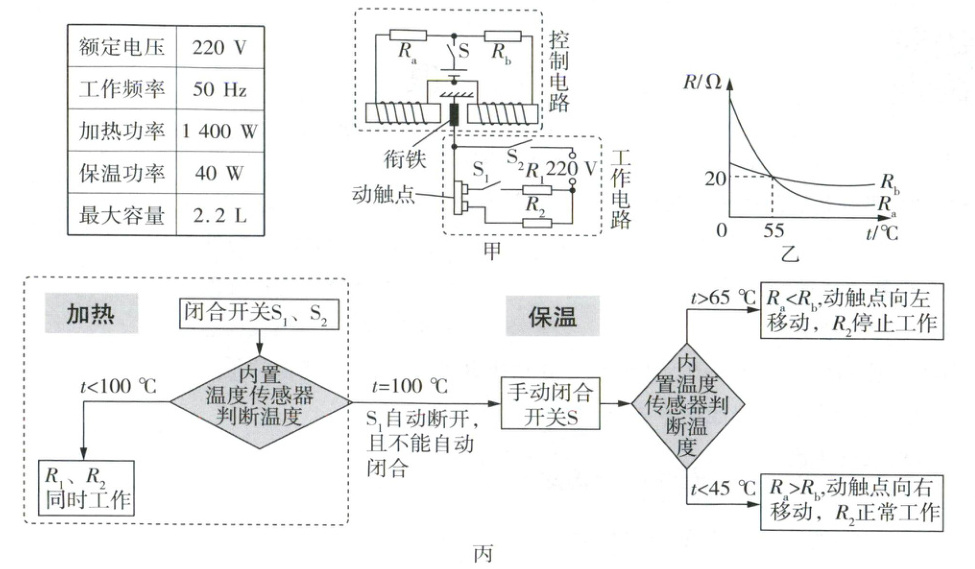

22. 在校园科技创新活动中，小明设计了一款具有保温功能的电热水壶，其相关数据如表。电热水壶的电路如图甲所示。控制电路中电源电压恒为$6V$，$R_{a}$、$R_{b}$为两个热敏电阻，电阻值随水温变化的图像如图乙所示。电热水壶的保温原理工作流程如图丙所示。求：

（1）水温在$55^{\circ}C$时，控制电路工作时的总电流；
（2）$R_{2}$的阻值；
（3）不计能量损失，将$2kg$、初温为$20^{\circ}C$的水加热到$100^{\circ}C$需要的时间。

答案：
(1)0.6A(2分)
(2)1210Ω(2分)
(3)480s(2分)
