《2026年金考卷中考45套汇编物理》

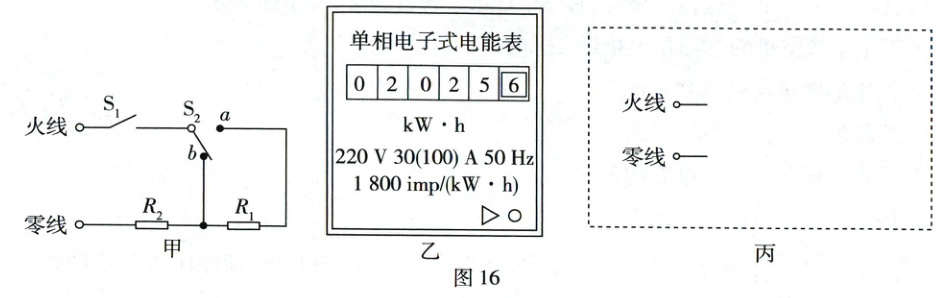

20. 小渝家有一台旧式两挡位电炖锅，高温挡额定功率为$550\ W$，低温挡额定功率模糊不清，图16甲是该电炖锅简化电路图，$R_1$和$R_2$是加热电阻丝，开关$S_2$只能接触$a$或$b$，不计温度对电阻的影响。
（1）高温挡正常工作时的电流是多少安？
（2）小渝关闭家中其他用电器，读出电能表示数为$2024.6\ kW·h$，电炖锅高温挡正常工作$0.8\ h$、低温挡正常工作$2.8\ h$，炖煮结束时电能表示数如图16乙所示，则$R_1$的阻值是多少欧？
（3）为满足炖煮不同食材和防干烧的需求，现增加一个防干烧的温控开关$S_3$，利用原电路元件，导线足够，请你在图16丙的方框内画一个至少有3个挡位且能防干烧的电路图。

答案： 20
(1)N 变强
(2)20V
(3)300Ω
