《2026年金考卷中考45套汇编物理》

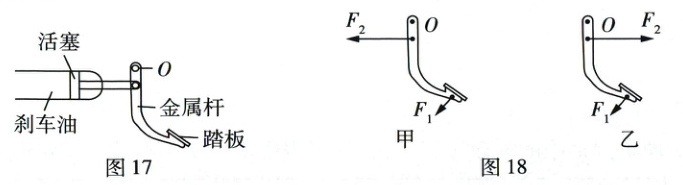

22. 新趋势 模型建构 (6分)图17为汽车刹车装置的部分结构示意图。驾驶员踩下踏板，连着踏板的金属杆绕O点转动，推动活塞挤压刹车油，此时可把金属杆看成以O为支点的杠杆。不计金属杆自重及摩擦，请解答下列问题：
(1)图18中画出了杠杆的动力$F_1$和阻力$F_2$，其中正确的是图；
(2)若动力$F_1$为300 N，动力臂与阻力臂之比为5:1，求阻力$F_2$的大小。

答案：
(1)乙
(2)根据杠杆平衡条件：$F_1l_1 = F_2l_2$，已知$\frac{l_1}{l_2}=\frac{5}{1}$，$F_1=300\ N$，则$F_2 = F_1×\frac{l_1}{l_2}=300\ N×5=1500\ N$。
结论：$F_2=1500\ N$

23. (6分)在探究“电流与电压和电阻的关系”的实验中：

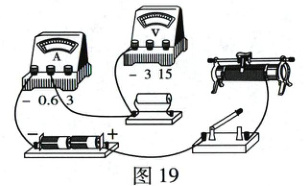

(1)请用笔画线代替导线，将图19中的电路连接完整；

(2)表1是探究电流与关系的实验数据，为分析它们的定量关系，需要对表1中的数据进行处理，请简要说明如何处理数据： (写出一种方法即可)；
(3)分析表2中的数据，可得结论：当电压一定时，。
|表1|
|----|
|实验序号|电压U/V|电流I/A|
|1|1.0|0.20|
|2|1.5|0.30|
|3|2.0|0.40|
|...|...|...|
|表2|
|----|
|实验序号|电阻R/Ω|电流I/A|
|1|5|0.48|
|2|10|0.24|
|3|15|0.16|
|...|...|...|

答案：
(1) （电路连接图：从电源正极出发，依次连接开关、滑动变阻器（一上一下）、定值电阻、电流表（0.6A量程，正进负出），回到电源负极；电压表（3V量程，正进负出）并联在定值电阻两端）
(2) 电压；计算每次实验的电压与电流的比值（U/I），观察比值是否为定值
(3) 通过导体的电流与导体的电阻成反比

24. 新考法 设计实验电路 (6分)小明从废弃的电热锅中拆下了一个加热盘，其阻值在28 ~ 32 Ω之间。为测量其电阻，他找来了一个电源(电压$U_0$为35 V)，一个电流表(量程为0 ~ 0.6 A)，两个滑动变阻器$R_1$(最大阻值约为50 Ω)和$R_2$(最大阻值约为100 Ω)，开关和导线若干。请你合理选择上述器材设计实验，测出加热盘电阻$R_x$的阻值。要求：
(1)画出实验电路图；
(2)写出实验步骤及所需测量的物理量；
(3)写出加热盘电阻$R_x$的数学表达式(用已知量和测量量表示)。

答案：
(1) 实验电路图：
```
电源+───┬───开关───电流表───加热盘Rx───┬───电源-
│ │
└───滑动变阻器R1(或R2)───────────┘
```
(2) 实验步骤及所需测量的物理量：
① 将加热盘Rx、滑动变阻器R1、电流表和开关串联接入电源，将R1调至最大阻值；
② 闭合开关，记录电流表示数I1；
③ 断开开关，用R2替换R1，将R2调至最大阻值；
④ 闭合开关，记录电流表示数I2。
(3) 加热盘电阻Rx的数学表达式：
$ R_x = \frac{I_2R_2 - I_1R_1}{I_1 - I_2} $
其中，R1=50Ω，R2=100Ω，I1、I2分别为步骤②、④中测得的电流值。
