《2026年金考卷中考45套汇编物理》

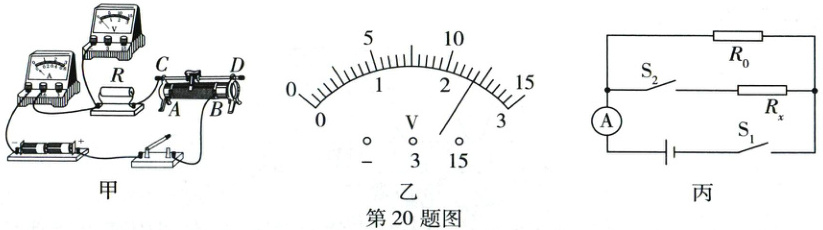

20. (10分)小勤从废旧收音机上拆下一个完好的定值电阻R,他想知道该电阻的阻值,采用“伏安法”进行测量,图甲实验所用电源电压为3 V。
(1)请用笔画线表示导线,补全图甲实物电路的连接。
(2)闭合开关前,滑动变阻器的滑片应位于A(选填“A”或“B”)端。
(3)闭合开关后,发现电压表有示数,电流表无示数,由此可判断产生的故障是电阻R断路。
(4)排除故障后,正确连接电路。移动滑动变阻器滑片到某一位置时,发现电流表示数为0.24 A,电压表示数如图乙所示,为2.4V,则定值电阻R的阻值为10$\Omega$。
(5)为了减小实验误差,小勤应采取的措施是多次测量求平均值。
(6)小勤不小心将电压表损坏,爸爸告诉小勤,仅利用电流表和已知阻值的定值电阻也可以测电阻。小勤设计了图丙所示的电路(电源电压未知)来测量另一个待测电阻$R_x$的阻值,电流表选0~0.6 A的测量范围,定值电阻$R_0$的阻值为10 $\Omega$。
①具体操作如下:
a. 闭合开关$S_1$,断开开关$S_2$,读出电流表示数为0.40 A;
b.闭合开关S₁、S₂,读出电流表示数为0.50 A。(请将实验操作补充完整)
②由以上数据可得,待测电阻$R_x$的阻值为40$\Omega$。
③小勤研究发现,在电源电压和电流表测量范围不变的情况下,利用该电路能测出的最小阻值为20$\Omega$,原因是当待测电阻阻值为20Ω时，电流表中的电流已达到最大测量值0.6A。

答案： 20.
(1)如图3所示。(1分)
(2)A(1分)
(3)电阻R断路(1分)
(4)2.4(1分) 10(1分)
(5)多次测量求平均值(1分)
(6)①闭合开关S₁、S₂(1分) ②40(1分) ③20(1分) 当待测电阻阻值为20Ω时，电流表中的电流已达到最大测量值0.6A(1分)
【解题思路】
(1)测未知电阻的阻值时需将电压表并联在定值电阻两端。电源电压为3 V，则电压表选用0~3 V的测量范围。
(2)闭合开关前，为了保护电路，应该使滑动变阻器接入电路的阻值最大，故应该将滑动变阻器的滑片移至A端。
(3)电流表无示数，说明电路可能断路，电压表有示数，说明电压表两接线柱与电源是连通的，则故障是与电压表并联的定值电阻R断路。
(4)题图乙中电压表的示数为2.4 V，故定值电阻的阻值$R = \frac{U}{I} = \frac{2.4 V}{0.24 A} = 10 Ω。$
(5)测电阻实验中为了减小误差，应该多测几次求电阻的平均值。
(6)①a. 闭合开关S₁，断开开关S₂时，电路为R₀的简单电路，电流表测电路中的电流，示数I₀ = 0.40 A，则电源电压U₍电₎ = I₀ R₀ = 0.40 A × 10 Ω = 4 V；b. 闭合开关S₁、S₂，此时Rₓ和R₀并联，电流表测干路中的电流，示数I₁ = 0.50 A，由于并联电路各支路互不影响，则通过R₀的电流仍为0.40 A，通过Rₓ的电流Iₓ = I₁ - I₀ = 0.50 A - 0.40 A = 0.10 A。②根据欧姆定律可得，Rₓ的阻值$Rₓ = \frac{U₍电₎}{Iₓ} = \frac{4 V}{0.10 A} = 40 Ω。$③两个开关都闭合，且电流表的示数达到最大时，待测电阻的阻值最小(解题关键)，$R₍xmin₎ = \frac{U₍电₎}{I₍xmax₎} = \frac{4 V}{0.60 A - 0.40 A} = 20 Ω。$

21. 新趋势 生活物理 (4分)生活中有很多“吸”的现象,不同现象中“吸”的物理原理不同,请用物理学原理解释以下现象。
(1)黑板擦能“吸”在带有铁质背板的黑板上;
(2)大风天气,房间内其他窗户都关闭,打开一扇窗户时窗帘会被“吸”到窗外。

答案：
21.
(1)黑板擦内有磁体，磁体具有吸引铁质材料的性质，黑板擦会被“吸”到黑板上。(2分)
(2)打开一扇窗户时，窗外气体流速大压强小，房间内气体流速小压强大，窗帘会被“吸”到窗外。(2分)
