《2026年金考卷中考45套汇编物理》

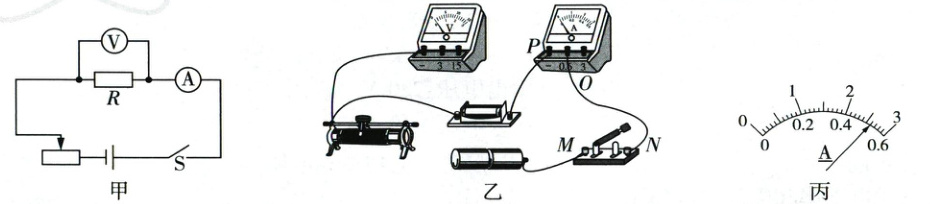

23. (11分)某小组在“探究电压一定时,电流与电阻的关系”实验中,设计的电路图如图甲所示。

(1)根据电路图甲,用笔画线代替导线将图乙中的电路补充完整。
(2)正确连接电路,闭合开关后,发现电流表、电压表均无示数。将另一电压表的两端依次连接图乙中的M与N、N与O、O与P,分别显示0、3.0 V、0,由此判断电路故障为电流表断路。
(3)排除以上故障后,接入4 Ω的定值电阻,闭合开关,调节滑动变阻器,使电压表的示数为2.0 V,此时电流表的示数如图丙所示,为0.52A。
(4)断开开关,用5 Ω的定值电阻替换4 Ω的定值电阻后,闭合开关,接下来的操作是:向左移动滑动变阻器滑片，使电压表的示数保持2.0V,并记录电流表的示数。

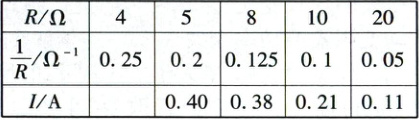

(5)更换不同定值电阻进行实验,得到如下数据:

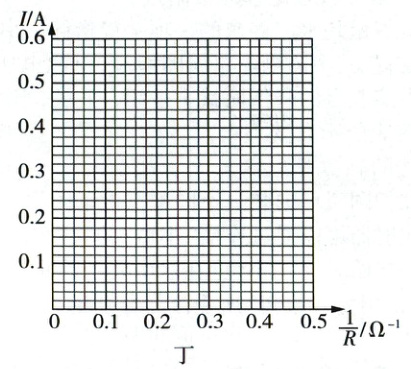

分析数据,小华发现保持电压不变时,通过导体的电流随着电阻的增大而减小,猜想电流与电阻成反比。为了验证他的猜想。请在图丁坐标纸上描点并作出“$ I - \frac{1}{R} $”图像。
(6)根据图像得出结论:实验误差允许范围内,在电压一定的情况下,通过导体的电流与电阻的倒数成正比,即电流与电阻成反比。

答案：
23
(1)如图甲所示。
(2)电流表断路
(3)0.52
(4)向左移动滑动变阻器滑片，使电压表的示数保持2.0V
(5)如图乙所示。
(6)电阻的倒数 电阻
【解题思路】
(1)根据电流的走向(依次是电源正极、开关、电流表、定值电阻、滑动变阻器上接线柱、滑动变阻器右下接线柱、电源负极，电压表并联在定值电阻两端)连接好电路，由于电源电压为3V，所以电压表应选择0~3V的测量范围。
(2)闭合开关后电流表、电压表均无示数，说明电路中某处断路，O与P之间并入新电压表后有示数，且等于电源电压，说明新电压表两接线柱与电源两极相通，即说明是O、P之间出现了断路，即电流表断路。
(3)由于电流表选择的是0~0.6A的测量范围，其对应分度值为0.02A，所以此时电流表的示数为0.4A+0.02A×6=0.52A。
(4)根据控制变量法可知，要探究电压一定时，电流与电阻的关系，应保持定值电阻两端的电压一定，即为2.0V;但由于用5Ω的定值电阻替换4Ω的定值电阻后，阻值变大，根据串联分压原则可判断出电压表的示数增大，为了保持原来的电压，则应增大滑动变阻器接入电路中的阻值，即向左移动滑片。
(5)描点后发现，第三组数据偏离趋势线太远，为错误数据，连线时应舍弃。

甲

乙
