17. (8分)“探究串联电路中电流的特点”实验。

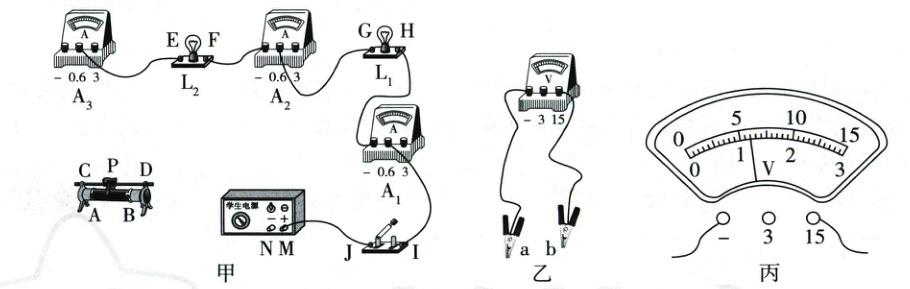

(1)连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路(要求：连线不要交叉；滑片P向D移动，电路的电流增大)。

(2)发现问题：电源(输出电压为6 V)、电流表、滑动变阻器、开关、导线完好，电路正确连接。闭合开关，观察到灯泡$L_1$(3.8 V，0.4 A)和$L_2$(2.5 V，0.3 A)不发光，电流表示数为零。
(3)排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹b(选填“a”或“b”)接电源“+”极、另一鳄鱼夹先后夹在E、G接线柱，电压表前后两次的指针位置都如图丙所示，其示数为6 V。
(4)作出猜想：
猜想一：由于灯泡不发光，电压表示数不为零。$L_1$断路，$L_2$短路。
猜想二：由于电流表示数为零，电压表示数不为零。$L_1$断路，$L_2$无故障。
(5)验证猜想：取下$L_1$，换上完好的灯泡$L_3$(3.8 V，0.4 A)，观察到$L_3$发光，$L_2$仍然不发光。由此可知，猜想一(选填“猜想一”或“猜想二”)正确。
(6)继续实验：

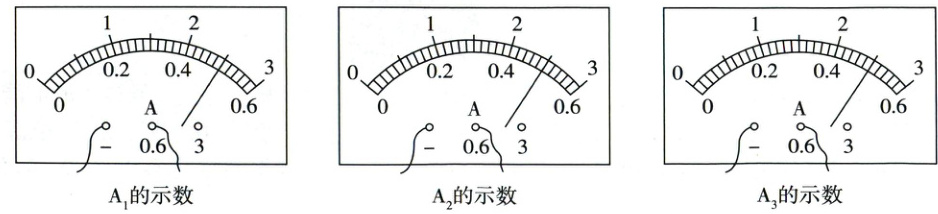

①排除故障后，闭合开关，移动滑片P，多次进行实验。某次(记为第一次)实验三个电流表示数如图。

②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第一次的数据填入表格中。

答案：
17.(8分)
(1)如图4所示。
(3)b6
(5)猜想一
(6)②如表所示。
实验次数 1/A I₁/A I₂/A
1 0.5 0.5 0.5
2 ______________________
3 ______________________
[解题思路]
(1)滑动变阻器应串联在电路中，滑片P向D移动时电路电流增大(关键信息)，说明其接入电路的电阻变小，故应将滑动变阻器的B接线柱与电源负极连接、C或D接线柱与电流表A₃的“ - ”接线柱连接。
(3)由题图乙可知，鳄鱼夹b与电压表的“15”接线柱相连。用电压表检测时，电流“ + ”进“ - ”出(关键信息)，应将鳄鱼夹b接电源“ + ”极。由题图丙可知，电压表选用的是0~15V的测量范围(关键信息)，故前后两次电压表的示数都为6V。
(5)电压表两次测量均显示6V(等于电源电压)，说明从电源负极到G接线柱间的线路完好，故可知故障发生在电源正极到G接线柱之间(关键信息)，可能是L₁断路。换上L₃后，L₃发光而L₂不发光，说明是L₁断路导致整个串联电路不通，此时L₂仍不发光，说明L₂短路，不然L₃代替断路的L₁后，L₂也会亮，故猜想一正确。
(6)第一次实验时，三个电流表选用的测量范围均为0~0.6A，分度值0.02A，示数均为0.5A。记录实验数据的表格应包含实验次数(至少3次)、A₁的示数I₁、A₂的示数I₂、A₃的示数I₃等内容，并将第一次数据填入对应位置。
名师讲方法：设计记录实验数据的表格
1.明确核心物理量，先确定实验中需要直接测量的物理量和通过计算得到的间接物理量，表格应包含这些量。
2.列出实验次数，至少3次，用于求平均值或探究普遍规律。
3.在表格中排列物理量，先列直接测量的量，再列需要计算的量，这些物理量在表格中可横排、也可竖排，每个物理量都要标注单位。
