17. (1)如图所示,电压表和电流表分别测量灯泡两端的电压和通过它的电流,滑动变阻器的滑片向左滑动时,灯变亮,且通过灯的最大电流为 $ 0.3A $。请你用笔画线代替导线将电路中缺少的两条导线补全。

(2)某同学利用伏安法测量定值电阻的阻值,请你用笔画线代替导线将如图所示的实物图连接完整,要求滑动变阻器滑片向右移动时电流表示数减小。

答案：
(1) （导线连接：滑动变阻器左下接线柱A与电流表“0.6”接线柱相连；电压表“3”接线柱与灯泡靠近电流表一端相连）
(2) （导线连接：滑动变阻器左下接线柱A与定值电阻Rx右端相连；电压表“3”接线柱与定值电阻Rx右端相连）
（注：实际答题需在图中对应位置画出导线，此处文字描述连接点。）

18. 某兴趣小组设计了如图甲所示电路做“探究电阻一定时电流与电压的关系”的实验。

(1)请用笔画线代替导线将图乙中的电路连接完整,要求滑动变阻器滑片向左移动时电流表示数变大。
（滑动变阻器左下接线柱与定值电阻左端相连，电压表“3”接线柱与定值电阻右端相连，图略）
(2)连接电路时,开关应处于 断开 状态。把某定值电阻接入电路,将滑动变阻器的滑片调至最 右 (选填“左”或“右”)端。闭合开关,发现电压表无示数,电流表有示数,其原因可能是定值电阻 短路。
(3)排除故障后,闭合开关,调节滑片 $ P $,当电压表示数为 $ 1.2V $ 时,电流表示数如图丙所示,则此时通过定值电阻的电流为 0.24 $ A $。调节滑动变阻器,继续进行实验,并将实验数据记录在下表中。

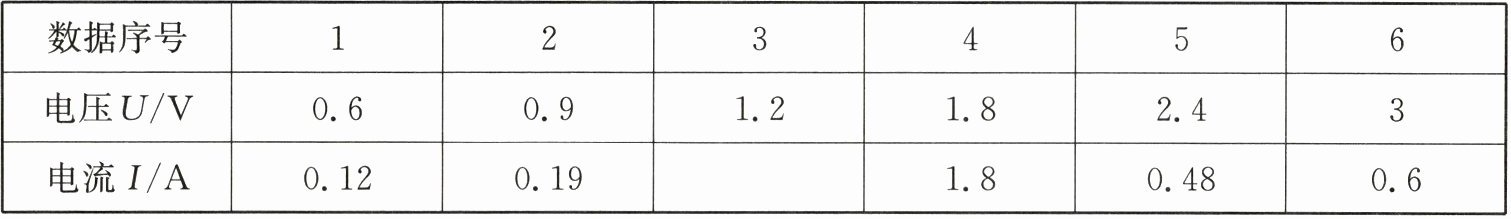

| 数据序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压 $ U/V $ | 0.6 | 0.9 | 1.2 | 1.8 | 2.4 | 3 |
| 电流 $ I/A $ | 0.12 | 0.19 | | 1.8 | 0.48 | 0.6 |

小州同学发现这些数据中有一组是明显错误的,跟其他数据的规律完全不同,可能是读取这组数据时粗心所引起的,分析时需要把它剔除掉。这组数据是第 4 (填序号)组。
(4)分析数据得出结论：在电阻一定时,通过导体的电流与导体两端的电压成 正比。
(5)小滨用电流表和一个已知最大阻值为 $ R_0 $ 的滑动变阻器测量未知电阻器 $ R_x $ 的电阻,设计的电路图如图丁所示,电源电压未知且保持不变。实验操作如下：

①将图丁中滑动变阻器的滑片 $ P $ 移动到最右端 $ b $ 点,记录此时电流表的示数为 $ I_1 $。
②将滑动变阻器的滑片 $ P $ 移动到最左端 $ a $ 点,记录此时电流表的示数为 $ I_2 $。
③则 $ R_x = $ $\frac{I_{1}R_{0}}{I_{2}-I_{1}}$(用已知和测出的物理量 $ R_0 $、$ I_1 $、$ I_2 $ 表示)。

答案：
(1) （滑动变阻器左下接线柱与定值电阻左端相连，电压表“3”接线柱与定值电阻右端相连，图略）
(2) 断开；右；短路
(3) 0.24；4
(4) 正比
(5) $ \frac{I_{1}R_{0}}{I_{2}-I_{1}} $
