17. (1)如图所示,图甲中画出了吸气冲程中进气门、排气门的开闭情况(用“”表示气门),请在图乙中画出做功冲程的火花塞和气门的情况。

(2)以下是某次实验中获得的某种燃料完全燃烧的数据。根据数据在坐标图中绘制相应的图像。

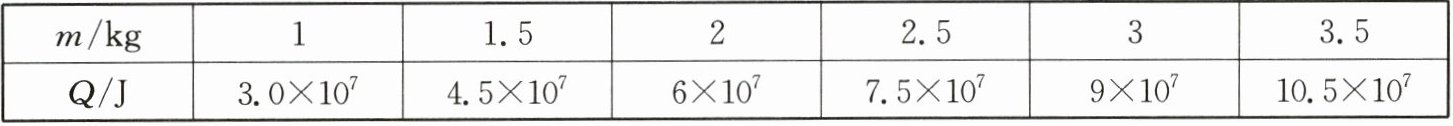

| $ m/kg $ | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 |
| $ Q/J $ | $ 3.0×10^{7} $ | $ 4.5×10^{7} $ | $ 6×10^{7} $ | $ 7.5×10^{7} $ | $ 9×10^{7} $ | $ 10.5×10^{7} $ |

答案：
(1)
（在图乙中，进气门和排气门均用“⊥”表示关闭，火花塞处画一个小火花符号表示点火）
(2)
（在坐标图中描出以下点：(1, 3)、(1.5, 4.5)、(2, 6)、(2.5, 7.5)、(3, 9)、(3.5, 10.5)，并用直线连接各点，直线过原点）
（注：因无法直接绘图，文字描述作图要点。实际答题需在答题卡指定位置规范画出气门符号、火花塞及坐标图像。）

18. 在“比较酒精和碎纸片燃烧时放出的热量”的实验中,有以下操作。
(1)由于燃料充分燃烧放出热量的多少不仅与燃料种类这一个因素有关,因此实验时必须控制酒精和碎纸片的质量相等；实验中还需控制被加热的水的质量和初温均相同,以便通过水升高的温度差来反映燃料充分燃烧放出的热量。
(2)如图所示是小明安装好的实验装置,其中存在的错误是温度计玻璃泡未浸没在水中（或温度计玻璃泡接触到了水陶土网）。
(3)小华纠正了小明的错误,又组装了一套相同的实验装置,备好秒表。在两燃烧皿中分别加入准备好的酒精和碎纸片,读出水的初温后,进行如下操作：
①先点燃酒精,再点燃碎纸片。
②保证酒精和碎纸片的燃烧时间相同,读取温度计的示数。
③待酒精和碎纸片充分燃烧结束时,分别读取温度计的示数。
小红认为上述操作中,操作②是错误的。
(4)小明根据正确操作完成了实验,发现用酒精加热的水中温度计的示数升高得多,说明酒精的热值大。小华根据正确的数据,算出了燃料的热值,发现测量出的热值小于该燃料的实际热值,原因是燃料燃烧放出的热量没有完全被水吸收（存在热损失）。

答案：
(1) 质量；温度差；充分；热量
(2) 温度计玻璃泡未浸没在水中（或温度计玻璃泡接触到了水陶土网）
(3) ②
(4) 大；燃料燃烧放出的热量没有完全被水吸收（存在热损失）
