《2025年优佳学案（云南）九年级物理全一册人教版》

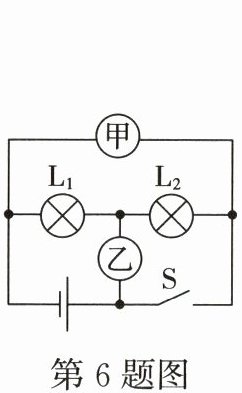

6. 如图所示,电源电压保持不变,开关 $ S $ 闭合后,灯 $ L_1 $ 和 $ L_2 $ 都正常发光,甲、乙两个电表示数之比为 $ 4:3 $。此时灯 $ L_1 $ 和 $ L_2 $ 的电阻之比为(A)

A.$ 1:3 $
B.$ 3:1 $
C.$ 3:4 $
D.$ 4:3 $

答案： A

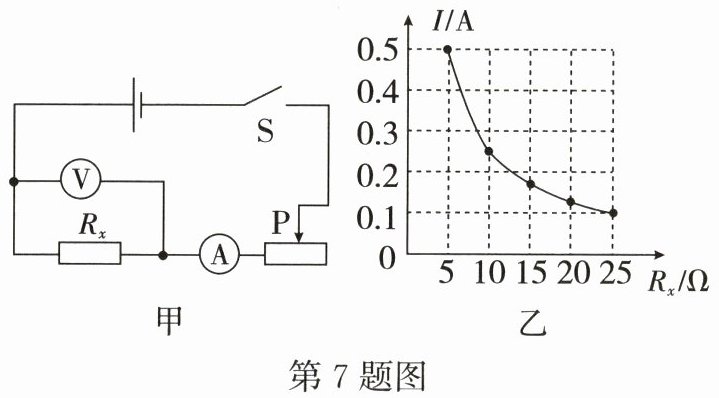

7. 某同学利用如图甲所示的电路进行实验,电源电压恒为 $ 3V $,更换 5 个定值电阻 $ R_x $,得到如图乙所示的图像,以下有关叙述正确的是(C)

A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持 $ 0.5V $ 不变
C.滑动变阻器接入电路的电阻的变化范围为 $ 1～5Ω $
D.将 $ R_x $ 从 $ 5Ω $ 换成 $ 10Ω $ 后,应将滑片 $ P $ 向左移

答案： C

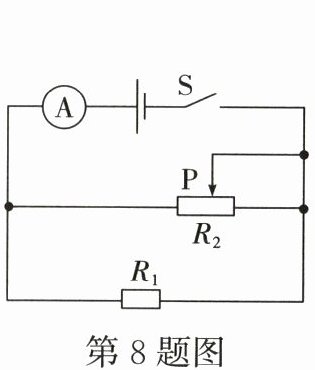

8. 如图所示,电源电压为 $ 18V $,定值电阻 $ R_1 = 10Ω $,滑动变阻器上标有“$ 50Ω \ 2A $”,电流表的测量范围为“$ 0～3A $”。在确保电路安全的情况下,下列说法正确的是(AC)

A.滑片 $ P $ 向右移动的过程中,电流表的示数变小
B.滑动变阻器允许接入电路中的电阻范围为 $ 0～50Ω $
C.若电源电压可调,电源电压可调节的最大值为 $ 25V $
D.若电源电压可调,为使电流表示数达到最大,电源电压可调节的最小值为 $ 18V $

答案： AC

9. 几个同学在只有电流表或电压表时,利用一个已知电阻的电阻器 $ R_0 $ 设计了下列四种测量未知电阻器 $ R_x $ 电阻的电路图,其中可行的是(A)

A.
B.
C.
D.

答案： A

10. 如图所示的电路中,电源电压保持不变,$ a $、$ b $ 为同种电表(电流表或电压表)。闭合 $ S_1 $ 和 $ S_2 $,$ a $、$ b $ 两表示数分别为 3 和 1(单位为 $ A $ 或 $ V $)；将 $ a $、$ b $ 换为另一种电表,闭合 $ S_1 $、断开 $ S_2 $,$ a $ 表示数为 $ 0.4 $(单位为 $ A $ 或 $ V $),则(AC)

A.$ R_1 $ 的电阻为 $ 5Ω $
B.$ R_2 $ 的电阻为 $ 7.5Ω $
C.前一种情况中 $ a $ 表的示数为 $ 3V $
D.后一种情况中 $ b $ 表的示数为 $ 1.2A $

答案： AC
