1. 根据欧姆定律的公式 $ I = \frac{U}{R} $ 的变形式 $ R = \frac{U}{I} $ 及电阻的性质,判断下列说法正确的是(
A.当 $ U $ 变大时,$ \frac{U}{I} $ 变小
B.当 $ U $ 变大时,$ \frac{U}{I} $ 变大
C.当 $ U $ 变小时,$ \frac{U}{I} $ 不变
D.$ U = 0 $ 时,$ \frac{U}{I} = 0 $
C
)A.当 $ U $ 变大时,$ \frac{U}{I} $ 变小
B.当 $ U $ 变大时,$ \frac{U}{I} $ 变大
C.当 $ U $ 变小时,$ \frac{U}{I} $ 不变
D.$ U = 0 $ 时,$ \frac{U}{I} = 0 $
答案：
C
2. 在“探究电流与电压的关系”的实验中,分别用 $ R_1 $、$ R_2 $ 两个电阻器进行了探究,并根据各自的实验数据绘制出如图所示的 $ I - U $ 关系图像,从图中可以看出 $ R_1 $、$ R_2 $ 的大小关系为(
A.$ R_1 ＞ R_2 $
B.$ R_1 ＜ R_2 $
C.$ R_1 = R_2 $
D.不能确定
A
)A.$ R_1 ＞ R_2 $
B.$ R_1 ＜ R_2 $
C.$ R_1 = R_2 $
D.不能确定
答案：
A

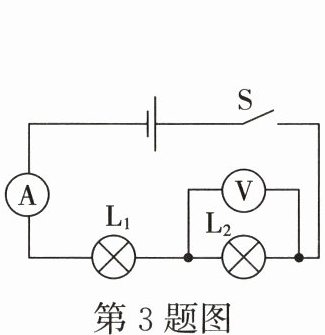

3. 如图所示,闭合开关 $ S $ 后,电流表几乎无示数,电压表示数近似等于电源电压,产生这一现象的原因可能是(
A.$ L_2 $ 短路
B.$ L_2 $ 灯丝断了
C.$ L_1 $ 短路
D.$ L_1 $ 灯丝断了
B
)A.$ L_2 $ 短路
B.$ L_2 $ 灯丝断了
C.$ L_1 $ 短路
D.$ L_1 $ 灯丝断了
答案：
B
4. 如图所示,电源电压恒定。下列说法正确的是(
A.只闭合 $ S_1 $,电阻器 $ R $ 与灯泡 $ L $ 并联
B.只闭合 $ S_1 $,电压表测量电阻器 $ R $ 两端电压
C.先闭合 $ S_1 $,再闭合 $ S_2 $,灯泡 $ L $ 亮度变大
D.先闭合 $ S_1 $,再闭合 $ S_3 $,电流表示数变小
C
)A.只闭合 $ S_1 $,电阻器 $ R $ 与灯泡 $ L $ 并联
B.只闭合 $ S_1 $,电压表测量电阻器 $ R $ 两端电压
C.先闭合 $ S_1 $,再闭合 $ S_2 $,灯泡 $ L $ 亮度变大
D.先闭合 $ S_1 $,再闭合 $ S_3 $,电流表示数变小
答案：
C

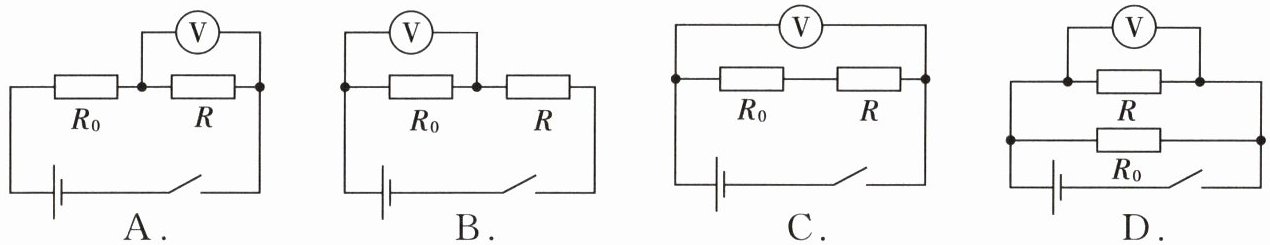

5. 某兴趣小组设计了酒精浓度检测仪的模拟电路,如图所示的电路图中,电源电压保持不变,$ R_0 $ 是定值电阻,$ R $ 是气敏电阻,它的电阻随酒精气体浓度的增大而减小,能实现酒精气体浓度越大,电压表示数越大的电路图是(
A.
B.
C.
D.
B
)A.
B.
C.
D.
答案：
B
