17. (1)如图所示,在电路图的圆圈内填入电流表或电压表的元件符号,要求开关 $ S $ 闭合时,电路为并联电路。
(2)在如图所示的电路中,有两根导线尚未连接,请以笔画线代替导线补上,补上后要求：①电压表测小灯泡两端的电压；②闭合开关,当滑动变阻器的滑片 $ P $ 向左移动时,小灯泡变亮。
(2)在如图所示的电路中,有两根导线尚未连接,请以笔画线代替导线补上,补上后要求：①电压表测小灯泡两端的电压；②闭合开关,当滑动变阻器的滑片 $ P $ 向左移动时,小灯泡变亮。
答案：
(1) 下面圆圈填A，上面圆圈填V。
(2) （此处需根据实物图连接，文字描述：将小灯泡右端接线柱与滑动变阻器左下接线柱相连；将电压表“3”接线柱与小灯泡右端接线柱相连，电压表“-”接线柱与小灯泡左端接线柱相连。）
(1) 下面圆圈填A，上面圆圈填V。
(2) （此处需根据实物图连接，文字描述：将小灯泡右端接线柱与滑动变阻器左下接线柱相连；将电压表“3”接线柱与小灯泡右端接线柱相连，电压表“-”接线柱与小灯泡左端接线柱相连。）

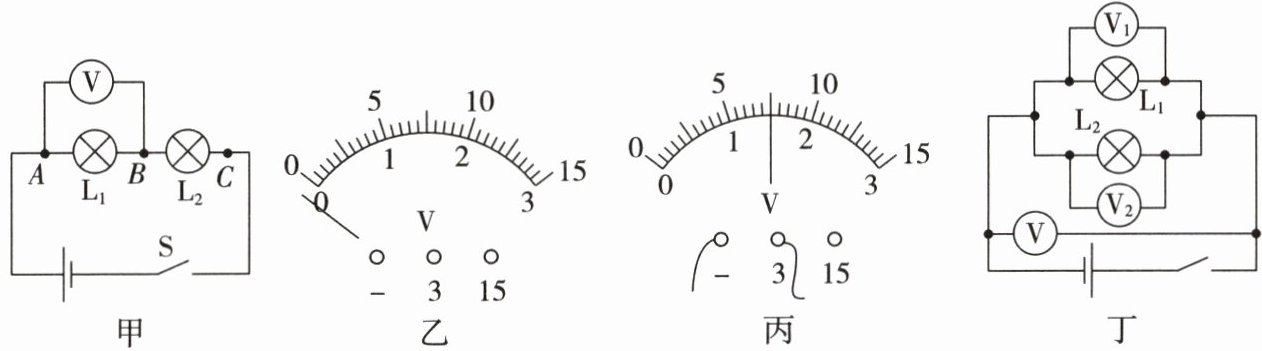

18. 小明和小华同学在“探究串、并联电路电压的规律”的实验中,都设计了如图甲所示的电路。
(1)设计好实验电路后,在连接实物电路时,开关应处于
(2)连接电路前,小明发现电压表指针如图乙所示。他接下来应该进行的操作是
(3)小明按照如图甲所示的电路将实物电路连接完整,闭合开关,发现两灯泡不亮,电压表有示数,则出现这种情况的原因可能是
(4)排除故障后,小明继续用电压表测出灯泡 $ L_1 $ 两端电压 $ U_1 $,$ L_2 $ 两端电压 $ U_2 $ 及总电压 $ U $,经过多次实验,将得到的数据记录在下表中,表中未填写的数据如图丙所示,应该为
| 实验次数 | $ U_1 / V $ | $ U_2 / V $ | $ U / V $ |
| :---: | :---: | :---: | :---: |
| 1 | 1 | 2 | 3 |
| 2 | 1.5 | | 3 |
| 3 | 2 | 1 | 3 |
| 4 | 2.5 | 0.5 | 3 |
(5)小华按照丁图连接电路,闭合开关后 $ V_1 $ 的示数为 $ 2.5 V $,$ V_2 $ 的示数应为
(6)为使实验结论更具有普遍性,接下来小华应该采取的操作是
A. 改变开关位置
B. 更换规格不同的灯泡
C. 将灯泡 $ L_1 $、$ L_2 $ 的位置互换
(1)设计好实验电路后,在连接实物电路时,开关应处于
断开
状态。(2)连接电路前,小明发现电压表指针如图乙所示。他接下来应该进行的操作是
对电压表进行调零
。(3)小明按照如图甲所示的电路将实物电路连接完整,闭合开关,发现两灯泡不亮,电压表有示数,则出现这种情况的原因可能是
灯泡$L_1$断路
。(4)排除故障后,小明继续用电压表测出灯泡 $ L_1 $ 两端电压 $ U_1 $,$ L_2 $ 两端电压 $ U_2 $ 及总电压 $ U $,经过多次实验,将得到的数据记录在下表中,表中未填写的数据如图丙所示,应该为
1.5
$ V $；分析数据可得到串联电路电压的特点：$U = U_1+U_2$
(写出关系式)。| 实验次数 | $ U_1 / V $ | $ U_2 / V $ | $ U / V $ |
| :---: | :---: | :---: | :---: |
| 1 | 1 | 2 | 3 |
| 2 | 1.5 | | 3 |
| 3 | 2 | 1 | 3 |
| 4 | 2.5 | 0.5 | 3 |
(5)小华按照丁图连接电路,闭合开关后 $ V_1 $ 的示数为 $ 2.5 V $,$ V_2 $ 的示数应为
2.5
$ V $,小华的实验结论是并联电路各支路两端电压相等且等于电源电压
。(6)为使实验结论更具有普遍性,接下来小华应该采取的操作是
B
(填序号),再进行实验。A. 改变开关位置
B. 更换规格不同的灯泡
C. 将灯泡 $ L_1 $、$ L_2 $ 的位置互换
答案：
(1) 断开
(2) 对电压表进行调零
(3) 灯泡$L_1$断路
(4) 1.5；$U = U_1+U_2$
(5) 2.5；并联电路各支路两端电压相等且等于电源电压
(6) B
(1) 断开
(2) 对电压表进行调零
(3) 灯泡$L_1$断路
(4) 1.5；$U = U_1+U_2$
(5) 2.5；并联电路各支路两端电压相等且等于电源电压
(6) B
