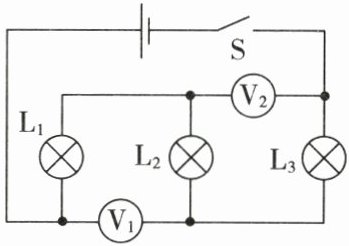

22. 如图所示,闭合开关 $ S $,电压表 $ V_1 $ 的示数是 $ 7 V $,电压表 $ V_2 $ 的示数为 $ 8 V $。若电源电压为 $ 12 V $,求：
(1)$ L_1 $ 两端的电压 $ U_1 $。
(2)$ L_2 $ 两端的电压 $ U_2 $。
(3)$ L_3 $ 两端的电压 $ U_3 $。

答案：
(1) 由电路图可知，L₁、L₂、L₃串联，电压表V₁测L₁和L₂的总电压，V₂测L₂和L₃的总电压。
根据串联电路电压规律：
U₁+U₂=7V ①
U₂+U₃=8V ②
U₁+U₂+U₃=12V ③
由③-①得：U₃=12V-7V=5V
由②得：U₂=8V-U₃=8V-5V=3V
由①得：U₁=7V-U₂=7V-3V=4V
(1) 4V
(2) 3V
(3) 5V

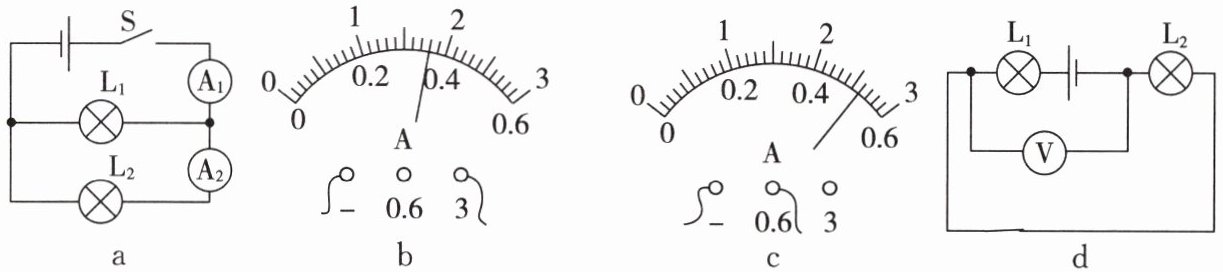

23. 如图 a 所示,当开关 $ S $ 闭合时,两个电流表的示数分别如 b、c 两图所示,求：
(1)通过灯泡 $ L_1 $、$ L_2 $ 的电流分别是多少？
(2)如图 d 所示,电源电压为 $ 9 V $,且保持不变,电压表的示数为 $ 6 V $,则灯泡 $ L_1 $、$ L_2 $ 两端的电压分别是多少？

答案：
(1)由图a可知，L1与L2并联，A1测干路电流，A2测L2支路电流。
图b电流表接“-”和“3”接线柱，量程0-3A，分度值0.1A，示数I=1.2A；
图c电流表接“-”和“0.6”接线柱，量程0-0.6A，分度值0.02A，示数I2=0.4A。
由并联电路电流规律I=I1+I2得，I1=I-I2=1.2A-0.4A=0.8A。
(2)由图d可知,L1与L2串联，电源电压U=9V，电压表测L2两端电压U2=6V。
由串联电路电压规律U=U1+U2得，U1=U-U2=9V-6V=3V。
(1)通过L1的电流为0.8A，通过L2的电流为0.4A；
(2)L1两端电压为3V，L2两端电压为6V。
