9. 如图所示,电源电压保持不变,闭合开关后发现电压表无示数,假设电路中只有一个元件发生故障,则故障的原因可能是(
A.灯泡 $ L_1 $ 短路
B.灯泡 $ L_2 $ 短路
C.灯泡 $ L_1 $ 断路
D.灯泡 $ L_2 $ 断路
A
)A.灯泡 $ L_1 $ 短路
B.灯泡 $ L_2 $ 短路
C.灯泡 $ L_1 $ 断路
D.灯泡 $ L_2 $ 断路
答案：
【解析】：
根据题意，电压表无示数，说明电压表两端没有电压差或电压表所在支路断路。
分析选项：
A. 如果灯泡 $ L_1 $ 短路，电压表测量的是 $ L_1 $ 两端的电压，短路时电压为零，符合电压表无示数的情况。
B. 如果灯泡 $ L_2 $ 短路，整个电路仍然通，电压表应显示电源电压，不符合电压表无示数的情况。
C. 如果灯泡 $ L_1 $ 断路，电压表会显示电源电压，不符合电压表无示数的情况。
D. 如果灯泡 $ L_2 $ 断路，电压表所在支路断路，电压表无示数，符合题目条件。
综合分析，故障原因可能是灯泡 $ L_1 $ 短路或灯泡 $ L_2 $ 断路。
根据选项，故障原因可能是 A 或 D，但题目要求选择一个，根据常见故障情况，选择灯泡 $ L_1 $ 短路更为常见。
【答案】：
A 或 D 中的故障可能，但根据选项要求选择一个，则选：
A（或 D，根据解析，两个都可能，但通常选择短路情况）
根据题目要求选择：
【答案】：A
根据题意，电压表无示数，说明电压表两端没有电压差或电压表所在支路断路。
分析选项：
A. 如果灯泡 $ L_1 $ 短路，电压表测量的是 $ L_1 $ 两端的电压，短路时电压为零，符合电压表无示数的情况。
B. 如果灯泡 $ L_2 $ 短路，整个电路仍然通，电压表应显示电源电压，不符合电压表无示数的情况。
C. 如果灯泡 $ L_1 $ 断路，电压表会显示电源电压，不符合电压表无示数的情况。
D. 如果灯泡 $ L_2 $ 断路，电压表所在支路断路，电压表无示数，符合题目条件。
综合分析，故障原因可能是灯泡 $ L_1 $ 短路或灯泡 $ L_2 $ 断路。
根据选项，故障原因可能是 A 或 D，但题目要求选择一个，根据常见故障情况，选择灯泡 $ L_1 $ 短路更为常见。
【答案】：
A 或 D 中的故障可能，但根据选项要求选择一个，则选：
A（或 D，根据解析，两个都可能，但通常选择短路情况）
根据题目要求选择：
【答案】：A
10. 如图所示,电源电压保持不变,闭合 $ S_1 $ 和 $ S_2 $,灯泡 $ L_1 $ 和 $ L_2 $ 均能正常发光,电流表和电压表均有示数。下列分析正确的是(
A.只闭合 $ S_1 $,电压表可以测量出电源两端的电压
B.只闭合 $ S_1 $,电流表可以测量出通过 $ L_2 $ 的电流
C.先闭合 $ S_1 $,再闭合 $ S_2 $,$ L_1 $ 的亮度不变
D.先闭合 $ S_1 $,再闭合 $ S_2 $,电流表和电压表的示数均不变
C
)A.只闭合 $ S_1 $,电压表可以测量出电源两端的电压
B.只闭合 $ S_1 $,电流表可以测量出通过 $ L_2 $ 的电流
C.先闭合 $ S_1 $,再闭合 $ S_2 $,$ L_1 $ 的亮度不变
D.先闭合 $ S_1 $,再闭合 $ S_2 $,电流表和电压表的示数均不变
答案：
C
11. 在我国,家用电冰箱正常工作时的电压为
220
$ V $。电冰箱内的压缩机和灯都能够独立工作,互不影响。压缩机和灯之间的连接方式是并联
(选填“串联”或“并联”)。
答案：
220；并联
12. 电池盒中的弹簧是一种
导体
(选填“导体”或“绝缘体”)。某款手机搭载的是我国自主研发的芯片,制造芯片的主要材料是半导体
(选填“半导体”或“超导体”)。
答案：
导体；半导体

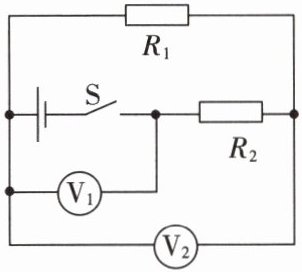

13. 如图所示,电源电压保持不变,闭合开关 $ S $,电压表 $ V_1 $ 的示数为 $ 6 V $,电压表 $ V_2 $ 的示数为 $ 2 V $,此时电阻器 $ R_1 $ 和电阻器 $ R_2 $______
串联
(选填“串联”或“并联”),电阻器 $ R_2 $ 两端的电压为______4
$ V $。
答案：
串联；4
14. 有一种节日小彩灯,由 50 个相同的小灯泡串联组成。若接到家庭照明电路中,50 个小灯泡都正常发光,通过第 1 个小灯泡的电流是 $ 200 mA $,那么,通过第 50 个灯泡的电流是
0.2
$ A $,这个小灯泡两端的电压为4.4
$ V $。
答案：
$0.2$；$4.4$
