《2025年优佳学案（云南）九年级物理全一册人教版》

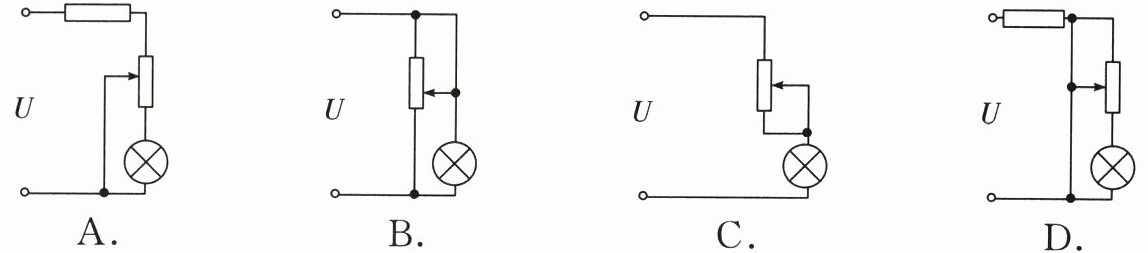

6. 如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是(A)

答案： A

7. 如图所示,电源电压保持不变,$ L_1 $ 和 $ L_2 $ 是两个相同的小灯泡。先闭合开关 $ S_1 $,记录两电表示数；再闭合开关 $ S_2 $,电流表和电压表的示数变化情况是(C)

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

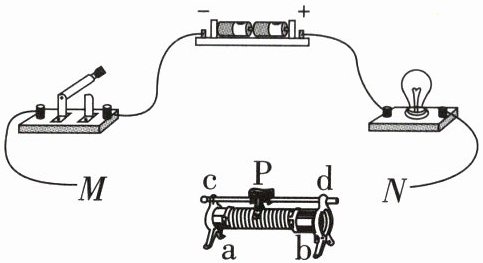

8. 物理小组在学习使用滑动变阻器的实验中,连接了如图所示的电路。下列分析正确的是(D)

A.若 $ M $ 接 $ c $ 接线柱,$ N $ 接 $ d $ 接线柱,滑动变阻器接入电路中的阻值相当于一根导线
B.若 $ M $ 接 $ c $ 接线柱,$ N $ 接 $ b $ 接线柱,闭合开关前,滑片 $ P $ 应移动到最左端
C.若 $ M $ 接 $ c $ 接线柱,$ N $ 接 $ b $ 接线柱,闭合开关,滑片 $ P $ 向右移,灯泡变暗
D.若 $ M $ 接 $ a $ 接线柱,$ N $ 接 $ b $ 接线柱,闭合开关,滑片 $ P $ 向右移,灯泡亮度不变

答案： BCD (错误，正确选项是) D
