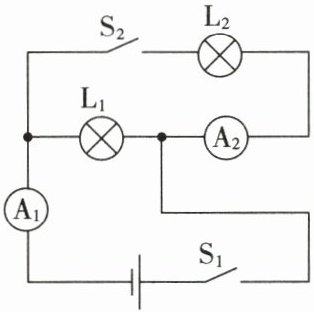

9. 如图所示,下列分析正确的是(
A.只闭合$S_{1}$时,$L_{1}$发光、$L_{2}$不发光,$A_{1}测通过L_{1}$的电流
B.只闭合$S_{2}$时,$L_{2}$发光、$L_{1}$不发光,$A_{2}测通过L_{2}$的电流
C.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{2}测通过L_{2}$的电流
D.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$串联,$A_{1}$、$A_{2}$的示数相等
C
)A.只闭合$S_{1}$时,$L_{1}$发光、$L_{2}$不发光,$A_{1}测通过L_{1}$的电流
B.只闭合$S_{2}$时,$L_{2}$发光、$L_{1}$不发光,$A_{2}测通过L_{2}$的电流
C.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$并联,$A_{2}测通过L_{2}$的电流
D.闭合$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$串联,$A_{1}$、$A_{2}$的示数相等
答案：
C

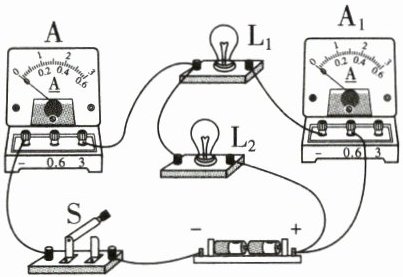

10. 在如图所示的实验电路中,闭合开关$S$后,电流表$A的示数为0.5\ A$,电流表$A_{1}$的示数为 $0.3\ A$。下列说法正确的是(
A.$L_{1}与L_{2}$并联
B.开关$S只控制L_{1}$
C.通过$L_{1}$、$L_{2}的电流分别是0.3\ A$、$0.2\ A$
D.通过$L_{1}$、$L_{2}的电流分别是0.5\ A$、$0.3\ A$
AC
)A.$L_{1}与L_{2}$并联
B.开关$S只控制L_{1}$
C.通过$L_{1}$、$L_{2}的电流分别是0.3\ A$、$0.2\ A$
D.通过$L_{1}$、$L_{2}的电流分别是0.5\ A$、$0.3\ A$
答案：
AC
11. 将气球与干燥的头发摩擦后,看到如图所示的有趣现象。这是因为气球与头发间发生
摩擦起电
现象。由于异种电荷互相吸引
,而使头发吸附在气球上。
答案：
摩擦起电；吸引
12. 手机没电,扫码充电。如图甲所示为商业区提供的租借充电宝,扫码付费就可以为手机充电,解决了人们的燃眉之急。供电时,充电宝相当于电路中的
电源
。如图乙所示为宾馆房间取电房卡,将房卡插入槽中,房间内的用电器才能使用。房卡的作用相当于电路元件中的开关
。
答案：
电源 开关
