《2025年优佳学案（云南）九年级物理全一册人教版》

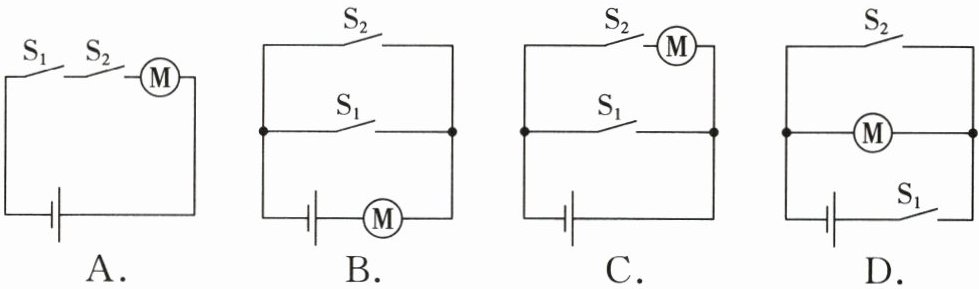

5. 中国高铁技术世界领先,给人们出行带来极大的便利。乘客进站时,需同时通过身份证验证(相当于闭合$S_{1}$)和人脸识别(相当于闭合$S_{2}$),方可开启闸机$M$。下列电路设计符合要求的是(A)

A.
B.
C.
D.

答案： A

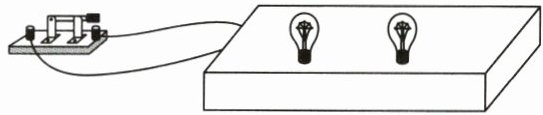

6. 如图所示,纸盒外有两个小灯泡和一个开关,闭合开关后两灯都亮,断开开关两灯都不亮。下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两个灯泡一定是串联关系
D.两个灯泡一定是并联关系

答案： B

7. 如图所示电路,开关闭合后,两灯都不亮,用一根导线连接$a$、$b$两点后,两灯仍不亮,再用这根导线连接$b$、$c$两点后,两灯还是不亮,仍然用这根导线连接$b$、$d$两点后,灯$L_{1}亮而灯L_{2}$不亮,假设故障是下列中的一个,那么故障可能是(D)

A.灯$L_{1}$断路
B.灯$L_{1}$短路
C.灯$L_{2}$断路
D.开关的接线柱处断开

答案： D

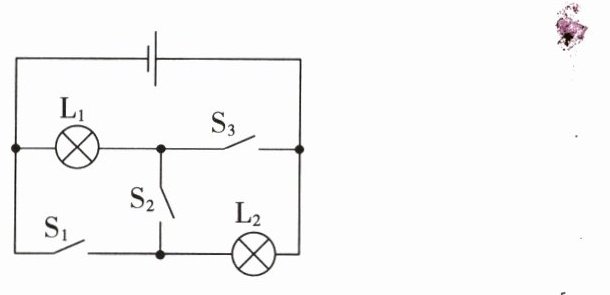

8. 如图所示,下列说法正确的是(BC)

A.闭合$S_{2}$,断开$S_{1}$、$S_{3}$,灯$L_{1}$、$L_{2}$串联
B.闭合$S_{1}$、$S_{3}$,断开$S_{2}$,灯$L_{1}$、$L_{2}$并联
C.同时闭合$S_{1}$、$S_{2}$、$S_{3}$时,电路处于短路状态
D.闭合$S_{1}$、$S_{2}$,断开$S_{3}$,灯$L_{1}$、$L_{2}$都会亮

答案： BC
