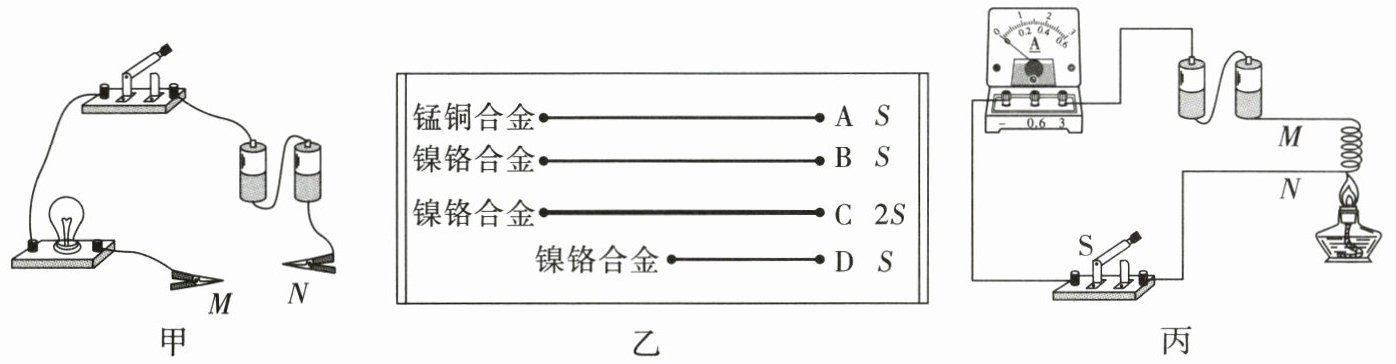

20. 小明用如图甲所示的电路探究影响电阻大小的因素,图乙是备用的几种导体($ A $、$ B $、$ C $、$ D $ 代表导体,$ S $ 代表导体的横截面积)。请你回答下列问题。

(1)在图甲中 $ M $、$ N $ 之间接入不同导体时,可通过灯泡的亮暗来判断导体的电阻大小,这种研究方法叫转换法。
(2)为了探究导体的电阻与导体长度的关系,$ M $、$ N $ 之间应分别接入图乙中编号为B、D的导体。之所以这样做,是为了控制材料和横截面积相同,这种研究方法叫控制变量法。
(3)将 $ B $、$ C $ 导体分别接入电路中进行实验,发现接 $ C $ 导体时,灯泡明显变亮,可得出结论：当导体的材料和长度一定时,导体的横截面积越小,导体的电阻越大。
(4)实验中,如果接入 $ M $、$ N $ 之间的导体电阻比较接近而无法通过灯泡的亮暗判断电阻大小,你的解决办法是在电路中串联一个电流表。
(5)完成上述实验后,小明进一步进行了如图丙所示的实验,他把 $ M $、$ N $ 与废白炽灯中的钨丝连接,闭合开关 $ S $ 后,用酒精灯给钨丝加热,可以观察到电流表的示数变小,这表明：温度升高,钨丝的电阻变大。

答案：
(1)灯泡的亮暗；转换
(2)B、D；材料和横截面积；控制变量
(3)电阻越大
(4)在电路中串联一个电流表
(5)变大

21. 在物理实践活动中,“创新”实验小组的同学们分别将金属片铜和锌插入各种水果中制作成了水果电池(其中铜片和锌片分别作为水果电池的正、负极)。同学们想知道水果电池电压的大小与什么因素有关,他们提出来如下猜想：水果电池电压的大小可能与水果种类、水果质量、金属片间的距离、金属片插入水果中的深度等因素有关。现有质量不同的柠檬多个,质量不同的橙子多个,铜、锌金属片,电压表以及导线若干。同学们已经把相同的铜片和锌片以相同的距离、不同深度插入质量相同的柠檬中,探究了电压的大小与金属片插入水果中的深度的关系。请你设计实验探究水果电池电压的大小与水果质量的关系。

具体操作是将相同的铜片和锌片以相同的距离、相同的深度插入质量不同的同一种水果中，用导线将铜片、锌片分别连接到电压表的正、负接线柱上,并正确接到电压表正、负接线柱上；如果观察到电压表示数不同,说明水果电池电压的大小与水果的质量有关。

答案： 将相同的铜片和锌片以相同的距离、相同的深度插入质量不同的同一种水果中，用导线将铜片、锌片分别连接到电压表的正、负接线柱上；电压表示数不同。
