《2025年优佳学案（云南）九年级物理全一册人教版》

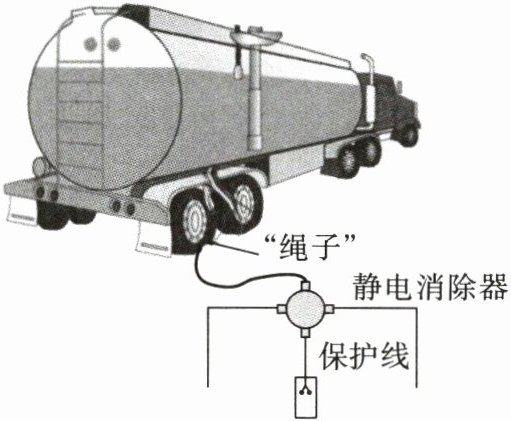

13. 如图所示的运油车正在卸油,为防止发生事故,用一条“绳子”把运油车与静电消除器相连,“绳子”芯应是导体(选填“导体”或“绝缘体”)。多余的电子经静电消除器上的保护线流向大地,保护线中的电流方向向上(选填“向上”或“向下”)。

答案： 导体；向上

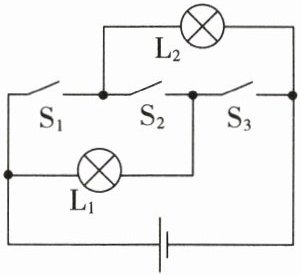

14. 在如图所示的电路图中,闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,则小灯泡$L_{1}$、$L_{2}$是并(选填“串”或“并”)联的；若同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,则会造成电路短路。

答案： 并；短路

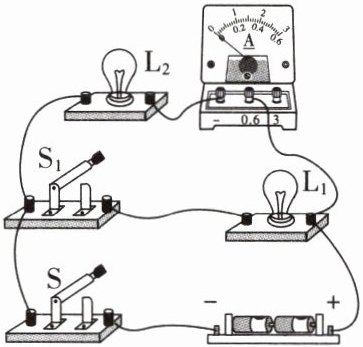

15. 如图所示,电源电压不变,将开关$S$、$S_{1}$都闭合,灯泡$L_{1}与L_{2}$正常发光,电流表测量通过干路的电流,此时断开$S_{1}$,电流表的示数变小(选填“变大”“变小”或“不变”)。

答案： 干路；变小

16. 阅读短文,回答下列问题。

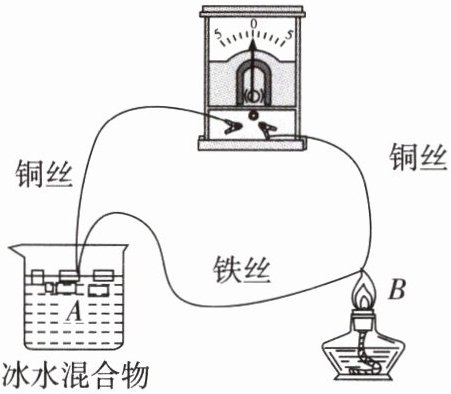

把两种不同材料的导线(如铁丝和铜丝)组成如图所示的闭合回路,当$A$、$B$两端存在温度差时,回路中就会有电流通过,这就是塞贝克效应,这种电路叫热电偶电路。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点$A和B$间的温度差有关,温度差越大,回路电流越大。
利用热电偶可以测量温度,只要选用适当的金属作热电偶材料,就可测量从$-180\ ^{\circ}C到+200\ ^{\circ}C$范围内的温度。

(1)如图所示,其他条件不变,只将铁丝换成铜丝,电路中将无(选填“有”或“无”)电流。
(2)其他条件不变,移去酒精灯,一段时间后,电路中电流变小(选填“变大”“变小”或“不变”)。
(3)这样的热电偶实际上是一个电源,它的电能是由内能转化而来。
(4)利用热电偶做成的温度计,与液体温度计相比,它不受液体的沸点、凝固点等因素的影响,并具有明显的测量范围大的优势。因此,在选用适当的金属作热电偶材料时,主要考虑金属材料的A。
A. 熔点的高低
B. 密度的大小
C. 比热容的大小
D. 质量的大小

答案：
(1)无；
(2)变小；
(3)内；
(4)A
