1. [2024·广西]如图所示的电路元件是(A)

A.电阻
B.电池
C.开关
D.灯泡
]

答案： A

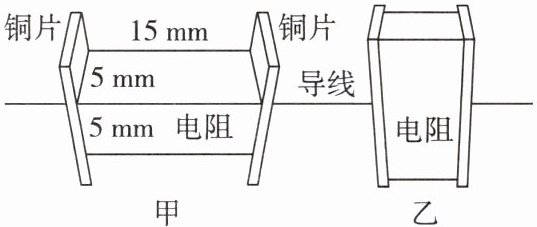

2. 科学思维·模型建构 两个材料、外形均相同的实心长方体金属电阻甲和乙,按如图方式接到某电源两端,则通过甲的电流等于通过乙的电流,甲的电阻大于乙的电阻。(均填“大于”“小于”或“等于”)
]

答案： 等于;大于

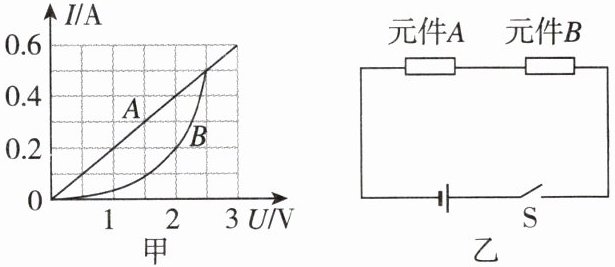

3. [2024·潍坊期末]有两个电路元件A和B,流过元件的电流与其两端电压的关系如图甲所示。现把它们串联在电路中如图乙所示。闭合开关S,这时电路中的电流为0.1 A,此时电源两端的电压、元件A和B的电阻的比值分别是(B)

A.2 V 3:1
B.2 V 1:3
C.3 V 1:2
D.3 V 2:1
]

答案： B　[点拨]电路元件A和B串联在电路中,串联电路中电流处处相等,所以通过元件A和B的电流均为0.1A时，由图甲可知,元件A两端的电压为0.5V,元件B两端的电压为1.5V,根据串联电路电压规律,电源两端的电压U = UA + UB = 0.5V + 1.5V = 2V,根据串联分压原理,元件A和B的电阻的比值为$\frac{R_A}{R_B}$ = $\frac{U_A}{U_B}$ = $\frac{0.5V}{1.5V}$ = $\frac{1}{3}$。

4. [2024·长沙月考,多选]如图所示,电源电压保持不变,闭合开关S,在滑动变阻器的滑片P向右移动的过程中(忽略温度对灯丝电阻的影响),下列说法正确的是(AD)

A.电流表示数逐渐变小
B.滑动变阻器两端的电压逐渐变小
C.电压表示数逐渐变大
D.电压表示数与电流表示数的比值保持不变
]

答案： AD　[点拨]滑动变阻器和灯泡串联,闭合开关S,在滑动变阻器的滑片P向右移动的过程中，电路总电阻增大，电流变小;滑动变阻器的滑片P向右移动的过程中,变阻器接入电路的电阻逐渐增大，变阻器两端的电压逐渐变大，根据串联电路电压规律可知，当电源电压不变时，变阻器两端的电压逐渐变大，小灯泡两端的电压逐渐变小;电压表示数与电流表示数的比值等于小灯泡的电阻值，忽略温度对灯丝电阻的影响，小灯泡的电阻不变，则电压表示数与电流表示数的比值保持不变。

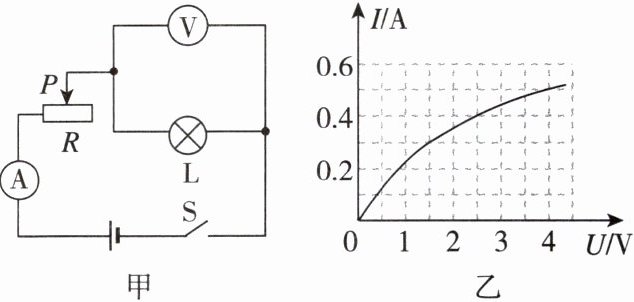

5. [2024·福州模拟改编]如图甲所示的电路,电源电压恒为9 V,小灯泡L正常发光的电压为4 V,图乙是小灯泡L的I-U图像,则小灯泡正常发光时的电阻为8Ω；闭合开关S,移动滑片P使电流表示数为0.4 A时,滑动变阻器R两端的电压为6.5V。
]

答案： 8;6.5　[点拨]由题意知,小灯泡L正常发光的电压为4V,由图乙可知,小灯泡正常发光时的电流为0.5A,小灯泡正常发光时的电阻为R = $\frac{U}{I}$ = $\frac{4V}{0.5A}$ = 8Ω。由图甲可知,灯泡与滑动变阻器串联，电压表测灯泡两端电压，电流表测通过电路的电流,由图乙可知，当通过的电流为0.4A时,灯泡两端的电压为2.5V，根据串联电路电压的特点可得,滑动变阻器两端的电压为U滑 = U总 - UL = 9V - 2.5V = 6.5V。

6. 在“探究通过导体的电流与电阻关系”的实验中,小美利用可调电源(可调为2 V、3 V、5 V、6 V)、5个定值电阻(阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、30 Ω)、滑动变阻器(20 Ω 0.5 A)、电压表、电流表、开关以及若干导线做了如下实验：

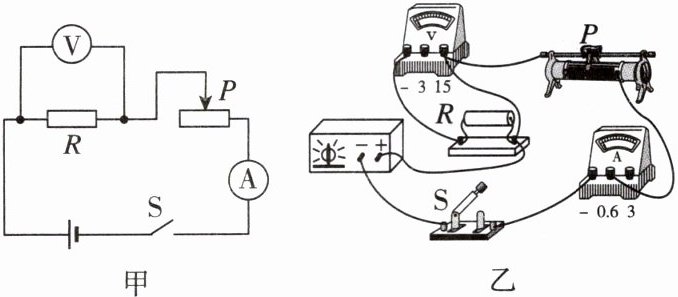

(1)她根据图甲所示电路图连接成了图乙所示的实物电路,其中只有一根导线连接错误,请在这根导线上打“×”,并用笔重新画一根正确连接的导线。(连线不要交叉)
(2)改正图乙电路后,闭合开关前,滑动变阻器的滑片应置于最______(填“左”或“右”)端。
(3)正确连接电路后,闭合开关,小美发现电流表和电压表都有较大示数,移动滑片,两表的示数均不变,则电路中的故障可能是______。
(4)排除故障后,连好电路,小美将电源电压调为6 V。

①小美接入10 Ω的定值电阻后,移动滑片,电流表示数如图丙所示,记录此时电流表示数为______A；
②小美保持滑动变阻器滑片位置不变,将10 Ω的定值电阻换为15 Ω的定值电阻后,闭合开关,电流表的示数会______(填“大于”“小于”或“等于”)0.26 A,此时可将滑动变阻器的滑片向______(填“左”或“右”)移动,直到电压表示数回到原来值。
③实验中,小美发现当5个定值电阻中的某个电阻接入电路时,实验无法完成,这个定值电阻的阻值为______Ω。

答案：
[解]
(1)如图所示。
(2)左　
(3)滑动变阻器短路
(4)①0.4;②大于;左;③5
[点拨]
(4)①小美接入10Ω的定值电阻后,移动滑片,电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，记录此时电流表示数为0.4A。②根据欧姆定律,电流为0.4A时,根据串联电路电阻的规律及欧姆定律得,变阻器连入电路的电阻为R滑 = $\frac{U}{I_1}$ - R1 = $\frac{6V}{0.4A}$ - 10Ω = 5Ω,小美保持滑动变阻器滑片位置不变,将10Ω的定值电阻换为15Ω的定值电阻后,根据串联电路电阻的规律及欧姆定律得,电流表示数为I2 = $\frac{U}{R滑 + R2}$ = $\frac{6V}{5Ω + 15Ω}$ = 0.3A,故电流表的示数会大于0.26A。根据串联电路分压规律可知,将定值电阻由10Ω改接成15Ω的电阻,电阻增大,其分得的电压增大;探究电流I与电阻的关系的实验中应控制电压不变,即应保持电阻两端的电压不变,根据串联电路电压的规律可知,应增大滑动变阻器分得的电压,应增大滑动变阻器连入电路中的电阻,所以滑片应向左端移动,直到电压表示数回到原来值。③根据题中变阻器的规格可知,变阻器允许通过的最大电流为0.5A。根据欧姆定律可知,电压表示数为UV = I1R1 = 0.4A×10Ω = 4V,若把5Ω的电阻接入电路中时,电路的电流将变为I' = $\frac{U_V}{R'}$ = $\frac{4V}{5Ω}$ = 0.8A＞0.5A。实验中,小美发现当5个定值电阻中的某个电阻接入电路时,实验无法完成,这个定值电阻的阻值为5Ω。
