《2025年综合应用创新题典中点九年级物理全一册沪粤版》

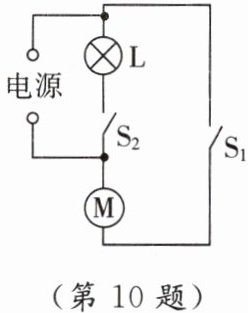

10. 如图是电冰箱的简化电路图,图中 $ M $ 是电冰箱压缩机内的电动机,$ L $ 是电冰箱内的照明灯。下列判断正确的是(B)

A.$ S_{1} $ 断开、$ S_{2} $ 闭合时,电动机工作,照明灯不亮
B.$ S_{1}、S_{2} $ 都闭合时,照明灯与电动机并联
C.关上冰箱门时,$ S_{1} $ 自动断开,使得照明灯熄灭
D.冰箱内温度降低到设定温度时,$ S_{2} $ 自动断开,电动机停止工作
]

答案： B　[点拨]由图可知,S₁断开、S₂闭合时,只有照明灯连入电路，电动机不工作，照明灯亮;S₁、S₂都闭合时，照明灯与电动机并联，电流分别经过照明灯与电动机;S₂控制照明灯,关上冰箱门时,S₂自动断开,使得照明灯熄灭;S₁控制电动机,冰箱内温度降低到设定温度时,S₁自动断开,电动机停止工作。

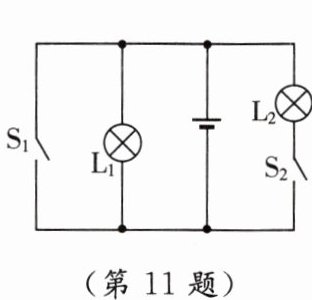

11. [2025·济南月考,多选] 在如图所示的电路中,下列说法正确的是(AC)

A.闭合 $ S_{1} $,断开 $ S_{2} $,两灯都不发光
B.$ S_{1}、S_{2} $ 都闭合,$ L_{1}、L_{2} $ 都发光
C.闭合 $ S_{2} $,断开 $ S_{1} $,$ L_{1}、L_{2} $ 都发光
D.$ S_{1}、S_{2} $ 都断开,$ L_{1}、L_{2} $ 都不发光

答案： AC　[点拨]由图知,闭合S₁,断开S₂,整个电路发生短路，两灯都不发光;S₁、S₂都闭合,整个电路发生短路，两灯都不发光;闭合S₂,断开S₁,两灯并联,L₁、L₂都发光;S₁、S₂ 都断开，电路为L₁的简单电路,L₂断路，则L₁发光，L₂不发光。

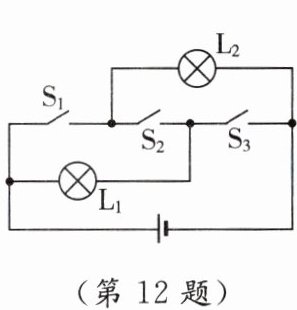

12. [2025·松原月考] 在如图所示的电路图中,闭合开关S₁、S₃,小灯泡 $ L_{1}、L_{2} $ 是并联的；只闭合开关S₂,小灯泡 $ L_{1}、L_{2} $ 是串联的。
]

答案： S₁、S₃;S₂　　[点拨]当开关S₁、S₃闭合,S₂断开时,小灯泡L₁、L₂分别接在电源两极之间，它们是并联的。当只有开关S₂闭合时，电流只有一条路径，且依次流过两个小灯泡，小灯泡L₁、L₂串联。

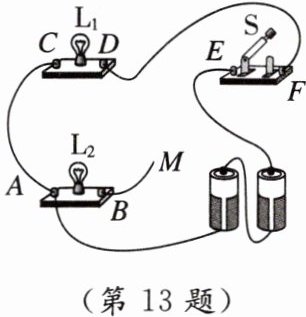

13. [2025·石家庄月考] 如图所示是小刚在连接电路时的情景,若要使 $ L_{1} $ 和 $ L_{2} $ 两只灯泡并联,开关 $ S $ 同时控制两灯,则线头 $ M $ 应接在D接线柱上；若要使 $ L_{1} $ 和 $ L_{2} $ 并联,开关 $ S $ 只控制灯 $ L_{1} $,则线头 $ M $ 应接在E接线柱上。(均填“$ C $”“$ D $”或“$ E $”)
]

答案： D;E　[点拨]如图所示,要使L₁、L₂并联在电路中,且开关同时控制两盏灯,则开关应在干路中，所以线头M应接在D 接线柱上。要使L₁、L₂并联在电路中,且开关S只控制L₁,则开关应在L₁支路中，所以线头M应接在E接线柱上。

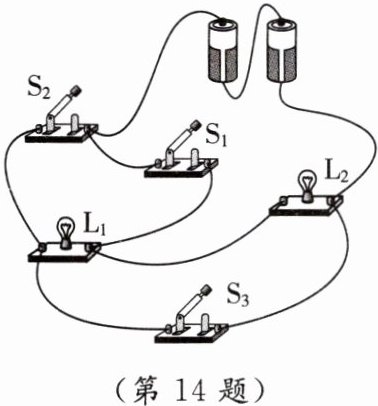

14. [2025·淮北期中] 如图所示的电路,要使灯泡 $ L_{1}、L_{2} $ 并联,应闭合开关S₁、S₃。
]

答案： S₁、S₃　　[点拨]要使灯泡L₁、L₂并联,电流从电源正极流出，然后流过S₁，再分别经过支路L₂和支路L₁、S₃，最后流回电源负极。因此应闭合开关S₁、S₃。

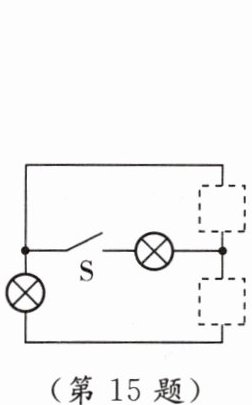

15. 请在图中的两个虚线框内填“电源”和“开关”的电学元件符号,并满足当开关都闭合时两灯组成并联电路。
]

答案：
[解]如图所示。
　　　　　　　　　

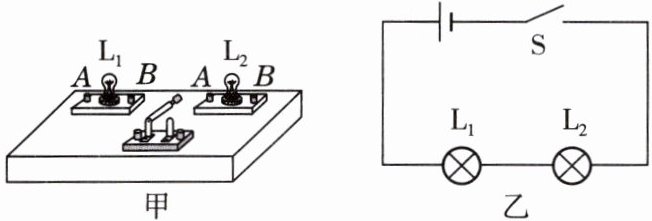

16. (1)如图甲所示是一个电学实验盒。当老师闭合开关时,两只小灯泡都亮；断开开关,两只小灯泡又同时熄灭。
①请你判断：在这个实验盒内,除了导线,一定还有另外一个电路元件,它是电源。
②根据上述现象,不能(填“能”或“不能”)断定这两只小灯泡是串联的。
(2)物理实验时,同学们把两只小灯泡串联接在用干电池做电源的电路中：
①小明连接好如图乙所示电路后,闭合开关 $ S $,他发现 $ L_{1}、L_{2} $ 两只小灯泡都不亮,他用手按一下小灯泡 $ L_{1} $,$ L_{1}、L_{2} $ 仍然都不亮,按一下小灯泡 $ L_{2} $,两只小灯泡都亮,松开手两只小灯泡又不亮,则故障可能是L₂与灯座接触不良。
②排除故障后,闭合开关,两只小灯泡同时亮,断开开关,两只小灯泡同时灭；小明将开关 $ S $ 换接到 $ L_{1} $ 和 $ L_{2} $ 之间,闭合开关后观察到的现象是两只小灯泡同时亮(填“$ L_{1} $ 先亮,$ L_{2} $ 后亮”“$ L_{2} $ 先亮,$ L_{1} $ 后亮”或“两只小灯泡同时亮”)。

答案：
(1)①电源　②不能　　
(2)①L₂与灯座接触不良　②两只小灯泡同时亮　　[点拨]
(1)①在这个实验盒内，除了导线，一定还有电源，因为有电源才能有电流。②若两只小灯泡并联，开关在干路上，同样可以控制两只小灯泡，所以不能判断两只小灯泡是否串联。
(2)①闭合开关S,L₁、L₂两只灯泡都不亮，电路故障可能为断路或短路;当用手按一下小灯泡L₁,L₁、L₂仍然都不亮,按一下小灯泡L₂,两只小灯泡都亮，松开手两只小灯泡又不亮，说明故障可能是L₂与灯座接触不良。②由图乙可知,两只小灯泡串联;闭合开关，两只小灯泡同时亮，断开开关，两只小灯泡同时灭;将开关S换接到L₁和L₂之间,开关的控制作用不变,所以会观察到同样的现象，即闭合开关后两只小灯泡同时亮。
