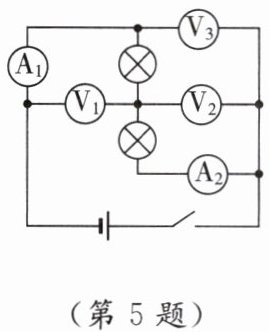

5. 如图所示电路中,开关闭合,电压表示数分别为$U_{1}$、$U_{2}和U_{3}$,电流表的示数分别为$I_{1}和I_{2}$,则下列关系中正确的是(C)

A.$U_{1}= U_{2}= U_{3}$,$I_{1}= I_{2}$
B.$U_{1}= U_{2}= U_{3}$,$I_{1}＞I_{2}$
C.$U_{1}+U_{2}= U_{3}$,$I_{1}= I_{2}$
D.$U_{1}= U_{2}+U_{3}$,$I_{1}= I_{2}$

答案： C　[点拨]从图中可以看到,开关闭合,电流从电源正极流出,流过开关、电流表A₂、2个灯泡及电流表A₁,回到电源负极,是串联电路,电流表A₁与A₂示数相同,即I₁ = I₂;由图可知,电压表V₂测下面灯泡两端的电压,电压表V₁测上面灯泡两端的电压,而电压表V₃测电源电压,根据串联电路的电压特点可知U₃ = U₁ + U₂。

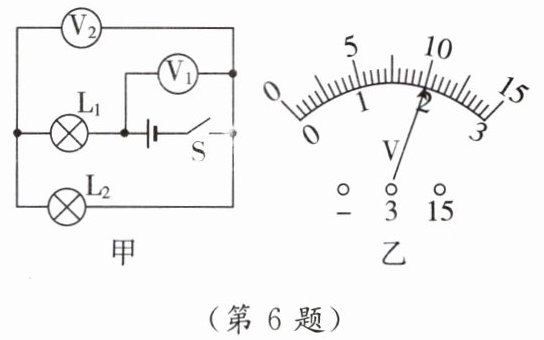

6. [2025·赣州期中,多选]如图甲所示电路中,开关$S$闭合后,两灯泡均发光,两个电压表的指针偏转角度相同均为图乙所示,下列说法正确的是(AD)

A.$L_{2}两端电压为2$V
B.$L_{1}两端电压为2$V
C.$V_{2}测L_{1}$两端的电压
D.流过$L_{1}和L_{2}$的电流大小相等

答案： AD　[点拨]由图甲可知,两灯泡串联,电压表V₁测的是电源电压,电压表V₂测L₂两端的电压;两个电压表的指针偏转角度相同均为图乙所示,根据串联电路的电压特点可知,电压表V₁接入电路中的是大量程,示数为10.0V,即为电源电压;电压表V₂接入电路的是小量程，示数为2.0V,即L₂两端电压为2.0V;L₁两端电压为10.0V - 2.0V = 8.0V;根据串联电路的电流特点可知,流过L₁和L₂的电流大小相等。

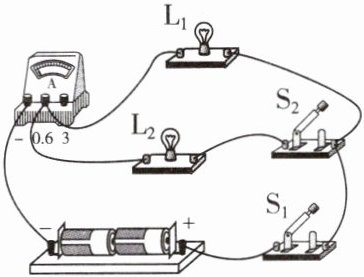

7. [2024·陕西]如图,电源电压不变。闭合开关$S_{1}和S_{2}$,小灯泡$L_{1}和L_{2}$均正常发光,电流表有示数。下列分析正确的是(B)

A.小灯泡$L_{1}和L_{2}$串联
B.若断开开关$S_{2}$,电流表示数会变小
C.若小灯泡$L_{1}比L_{2}$亮,原因是小灯泡$L_{1}两端的电压比L_{2}$两端的电压大
D.若只闭合开关$S_{2}$,电路中只有小灯泡$L_{2}$发光

答案： B　[点拨]根据实物图可知:小灯泡L₁和L₂并联,两端的电压相等;电流表测干路的电流，若断开开关S₂，小灯泡L₂所在支路的电流为0,则电流表示数会变小;只闭合开关S₂，干路开关S₁断开，电路中小灯泡都不发光。

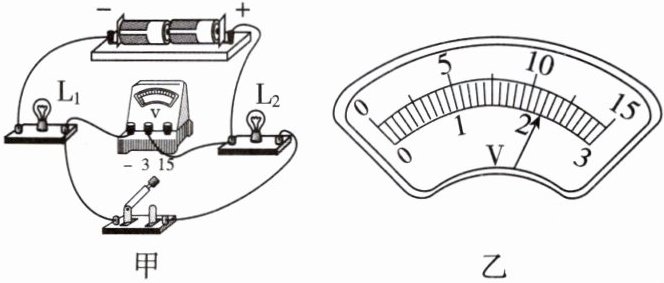

8. [2025·马鞍山期中]如图甲所示电路,电源为两节新干电池。闭合开关后,电压表的指针偏转情况如图乙所示,则此时$L_{1}两端的电压U_{1}= $0.8V；若将开关断开,电压表的示数将会变大(填“变大”“变小”或“不变”)。

答案： 0.8;变大　[点拨]由图甲可知，闭合开关后，两灯串联，电压表V测L₂两端的电压;由于电源是两节新干电池，电源电压为3V,所以电压表量程为0~3V,L₂两端的电压为2.2V,根据串联电路的电压特点可知,L₁两端的电压为U₁ = U - U₂ = 3V - 2.2V = 0.8V。若将开关断开,则电压表和L₁串联接入电路中，此时电压表测量电源电压，因此电压表示数将会变大。

9. [2025·九江期中]如图所示电路,电源电压为$3$V。闭合开关$S_{1}$,电流表$A的示数为0.2$A,求：
(1)电压表示数。
(2)若再闭合开关$S_{2}$,发现电流表$A的示数变为0.5$A,则通过$L_{2}$的电流是多少？

答案： [解]
(1)当只闭合开关S₁时，电路为灯泡L₁的简单电路，电压表测灯泡L₁两端的电压，即测电源电压，所以电压表示数U₁ = 3V。
(2)再闭合开关S₂，此时灯泡L₁和灯泡L₂并联，电流表在干路，并联电路各支路是相互独立的，通过灯泡L₁的电流不变，根据并联电路电流特点可知，通过L₂的电流为I₂ = I - I₁ = 0.5A - 0.2A = 0.3A。

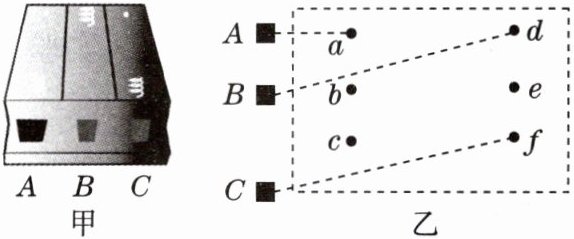

10. 新考法 角度新 如图甲所示的电池盒,盒外有三个接线柱$A$、$B$、$C$,盒内有三个$5$号电池插槽,六个接线柱$a$、$b$、$c$、$d$、$e$、$f$；部分连接好的导线已画出,如图乙所示,选接盒外不同接线柱,可从该电池盒获得$1.5$V、$3$V、$4.5$V三种输出电压,请你在图乙的虚线框内,用笔画线代替导线将三节干电池(用元件符号表示)连接起来,组成一个符合实际的电源,并满足下列要求：

(1)$AB间电压为1.5$V($A$为负极,$B$为正极)；
(2)$BC间电压为3$V($B$为负极,$C$为正极)；
(3)$AC间电压为4.5$V($A$为负极,$C$为正极)。

答案：
[解]如图所示。
