《2025年综合应用创新题典中点九年级物理全一册沪粤版》

1. [2025·安庆期中] 家庭电冰箱内的压缩机和灯都能够独立工作,互不影响,则压缩机和灯之间的连接方式是并联(填“串联”或“并联”)。

答案： 并联

2. 公路上,路灯的连接方式是并联；回到家中,按下开关,电灯亮了,开关与电灯的连接方式是串联。

答案： 并;串

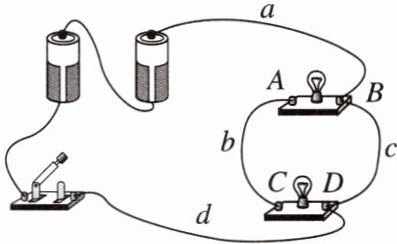

3. 如图电路中,闭合开关后电路的状态是短路；要使两灯并联,如果将导线 $ a $ 的右端分别接到接线柱 $ A、C、D $ 处,三种方案中可行的有2种。
]

答案： 短路;2　[点拨]题图电路中，闭合开关，电流直接由电源正极沿导线流回电源的负极，会造成电源短路，损坏电源。要使电路中两灯并联，电流应分别流入两灯，可以将导线α的右端从B位置改接到C位置，也可以将导线α的右端从B 位置改接到A位置，故可行的方案有2种。

4. [2025·南昌期中] 给你如下器材：电池一个、开关一个、已装好灯泡的灯座两个、导线若干。连接要求：①两只灯泡工作互不影响；②一个开关同时控制两个灯泡。可知,开关在____(填“支”或“干”)路中,且至少需要____根导线连接整个电路。

答案：
干;5　[点拨]由题意可知，两只灯泡工作互不影响,说明两灯泡并联;一个开关同时控制两个灯泡，说明开关位于干路，如图所示。由图可知，至少需要5根导线连接整个电路。
　　　　　　　　　

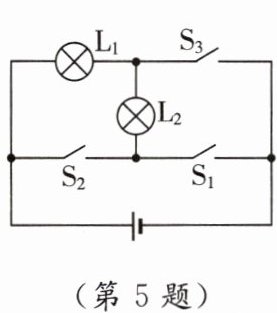

5. [2025·成都月考] 在如图所示的电路中,当开关 $ S_{2}、S_{3} $ 闭合,$ S_{1} $ 断开时,灯 $ L_{1}、L_{2} $并联；当 $ S_{2} $ 断开,$ S_{1}、S_{3} $ 闭合时,灯$ L_{1} $(填“$ L_{1} $”“$ L_{2} $”或“$ L_{1} $ 和 $ L_{2} $”)亮。
]

答案： 并;L₁　[点拨]由电路图可知,当开关S₂、S₃闭合,S₁断开时,灯L₁和灯L₂首首相连、尾尾相连,两灯泡是并联的。当S₂断开,S₁、S₃闭合时,灯L₂被短路,电路中只有L₁接通发光。

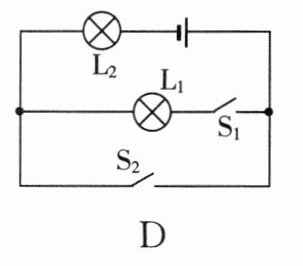

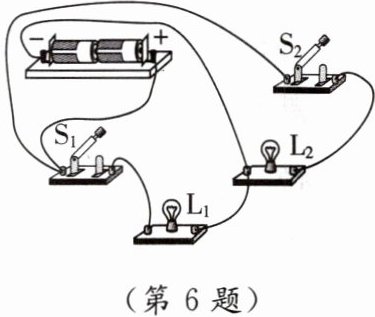

6. 如图所示为某同学连接的实物电路,与其对应的电路图应是图中的(B)

答案： B　[点拨]由图可知,电流从正极出来,一条支路经过开关S₁、L₁回到电源负极,一条经过S₂、L₂回到电源负极,所以两灯并联,S₁、L₁串联,S₂、L₂串联。

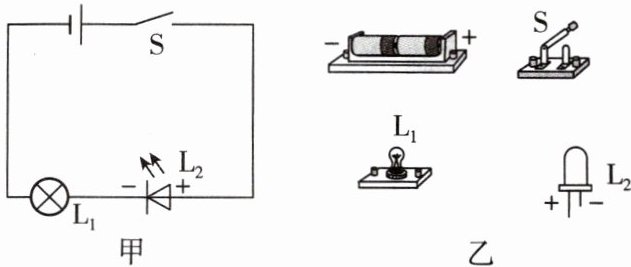

7. 按图甲所示的电路图,用笔画线代替导线连接图乙所示的电路。
]

答案：
[解]如图所示。
　　

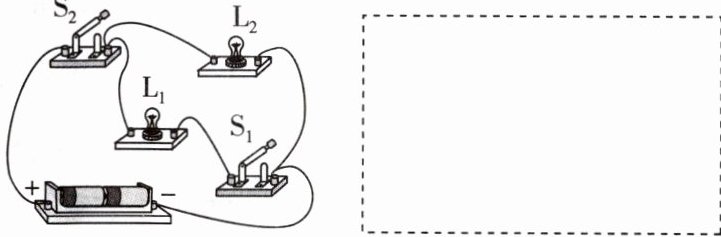

8. 母题 教材P57T2 请根据如图所示的实物图,在虚线框内画出对应的电路图。
]

答案：
[解]如图所示。
　　　　　　　　　

9. (科学思维 逆向思维)如图所示,要使灯 $ L_{1} $ 和 $ L_{2} $ 串联,则关于 $ 1、2、3、4 $ 四个接线柱的连接,正确的是(B)

A.只需连接 $ 1 $ 和 $ 2 $
B.只需连接 $ 2 $ 和 $ 3 $
C.只需连接 $ 3 $ 和 $ 4 $
D.只需连接 $ 1 $ 和 $ 3 $
]

答案： B　[点拨]要使灯L₁和L₂串联,电路中的电流只能有一条路径，所以，只需连接2和3,故选B。
