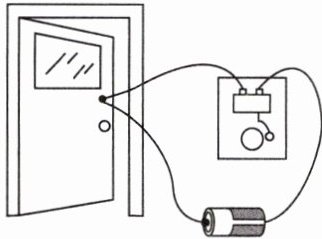

9. [2025·哈尔滨月考]如图所示为某同学设计的门铃电路,请你画出对应的电路图。

答案：
[解]如图所示。

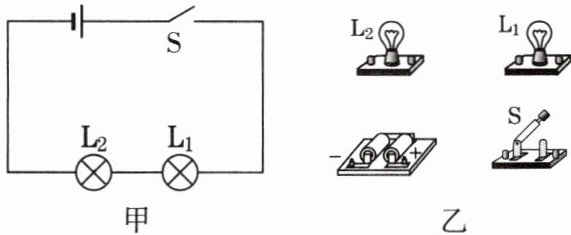

10. 根据图甲所示的电路图,请用笔画线代替导线将图乙连好。

答案：
[解]如图所示。

11. [2025·柳州月考]下列器材中不属于用电器的是(C)
A.电灯
B.电熨斗
C.开关
D.空调

答案： C

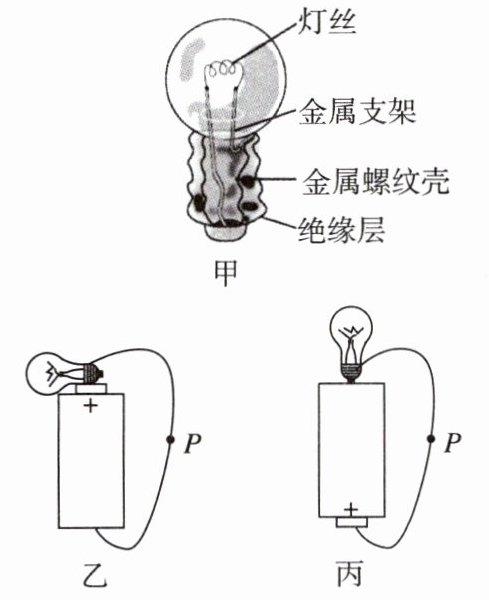

12. [2025·广州期中]图甲为小灯泡的内部结构图,分别以如图乙、图丙方式连接,各处接触良好,电池电量充足。以下说法正确的是(B)

A.乙、丙两图的小灯泡都能发光
B.乙图所示的电路是短路
C.丙图所示的电路是断路
D.乙图所示的电路中,若在P点接上一个开关,小灯泡就能发光

答案： B [点拨]用一节干电池、一段导线将小灯泡连接入电路中，电流从电池的正极流出通过小灯泡、导线流回电池的负极，就可以点亮小灯泡。图乙中，螺纹壳与电源的正极相连接，负极通过导线也与螺纹壳相连，形成了短路;图丙中，小灯泡的一个接触点(顶点)与电池的正极接触，另一个接触点(螺纹壳)与电池的负极用导线连接，形成闭合通路，小灯泡会发光，故B正确，A、C错误;由于图乙处于短路状态，电流不会通过灯泡，若在P点接上一个开关，小灯泡也不能发光，故D错误。

13. 如图所示,小华自制了一个柠檬电池,她把一个小灯泡接入电路时,发现小灯泡发出了微弱的光,则下列说法中错误的是(A)

A.该电路是一个完整的电路
B.铜棒和锌棒相当于电源的两极
C.柠檬相当于电源,作用是向电路中提供电能,在此过程中将化学能转化为电能
D.灯泡是用电器,其作用是将电能转化为光能和内能

答案： A [点拨]一个完整的电路至少包括电源、导线、开关和用电器四部分，图中缺少开关，不是一个完整的电路。

14. 有一仪器中的电路如图所示,其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中,金属滑块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上,当汽车启动时,绿灯亮；当汽车急刹车时,红灯亮。(均填“红灯”或“绿灯”)

答案： 绿灯;红灯 [点拨]当汽车启动时，金属滑块由于惯性保持静止状态，使绿灯接入电路，绿灯通电而亮;当汽车急刹车时，金属滑块由于惯性保持运动状态，使红灯接入电路，红灯通电而亮。

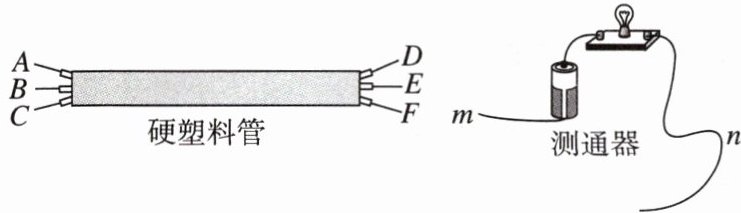

15. 如图,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线,为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试,其操作过程如下：连接A和B,将测通器的m连接在D上。当n连接E时小灯泡发光,连接F时小灯泡不发光。由此可以确定____C、F(填字母)为同一根导线的两端。

答案： C、F [点拨]由题意可知，连接A和B，用测通器将D、E 连接时，小灯泡发光，说明这四个点分别为两根导线的两端，但不能确定哪两个点为同一根导线的两端，也说明C、F 为第三根导线的两端，即可以确定C、F为同一根导线的两端。
