《2025年综合应用创新题典中点九年级物理全一册沪粤版》

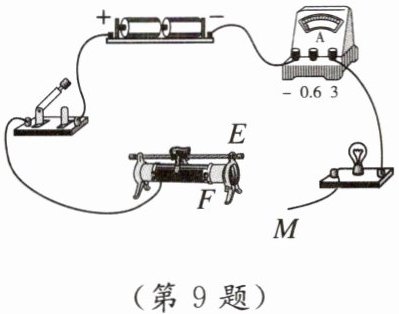

9. 小明学习了滑动变阻器相关知识后,想练习利用滑动变阻器调节灯的亮度,并连接了如图所示的电路,下列说法正确的是(C)

A.M 接 F,闭合开关,滑动变阻器滑片向左移灯变暗
B.M 接 F,闭合开关,滑动变阻器滑片向右移灯变暗
C.M 接 E,闭合开关,滑动变阻器滑片向左移灯变亮
D.M 接 E,闭合开关,滑动变阻器滑片向右移灯变亮
]

答案： C 【点拨】M接F,则滑动变阻器全部电阻接入电路,闭合开关,无论怎样移动滑片,灯泡的亮度不变;M接E,闭合开关,滑动变阻器滑片向左移动时,滑动变阻器接入电路的阻值变小,总电阻变小,电流变大,故灯泡变亮;M接E,闭合开关,滑动变阻器滑片向右移动时,滑动变阻器接入电路的阻值变大,总电阻变大,电流变小,故灯泡变暗。

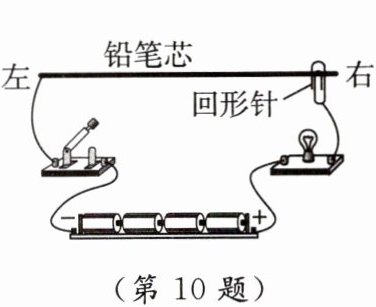

10. 如图所示,闭合开关,用铅笔芯代替导线连接在电路中使灯泡发光。下列做法中,能使灯泡变亮的是(D)

A.将铅笔芯换成牙签
B.换用横截面积更小、长度相同的铅笔芯
C.换用横截面积相同、长度更长的铅笔芯
D.换用横截面积更大、长度更短的铅笔芯
]

答案： D 【点拨】牙签是绝缘体,将铅笔芯换成牙签,电路断开,电路中没有电流,灯泡熄灭;其他条件不变时,导体的长度越长或横截面积越小,电阻越大。换用横截面积更小、长度相同的铅笔芯,或换用横截面积相同、长度更长的铅笔芯,电路中的电阻变大,通过灯泡的电流变小,灯泡变暗;换用横截面积更大、长度更短的铅笔芯,电路中的电阻变小,通过灯泡的电流变大,灯泡变亮。

11. [2025·南京玄武区期末,多选]公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图,滑片 P 可在竖直放置的电阻 R 上滑动,当货车质量增大时,电表示数随之增大,由电表改装成的显示器的示数也增大。下列说法正确的是(BD)

A.接线柱“1”应与“2”连接
B.货车质量增大时,滑动变阻器接入电路的电阻减小
C.显示器由电压表改装而成
D.增大 R₀ 可以增大地磅的测量范围
]

答案： BD 【点拨】由题图可知,显示器串联接入电路,所以显示器由电流表改装而成;当货车质量增大时,电表示数增大,即电流增大,所以连入电路的电阻减小,所以应是接线柱“1”与“3”连接;电表量程一定,当增大$R_{0}$的值,在电源电压不变时,要使电路中的电流达到电表最大测量值,滑动变阻器接入电路电阻要减小,所以可以增大地磅的测量范围。

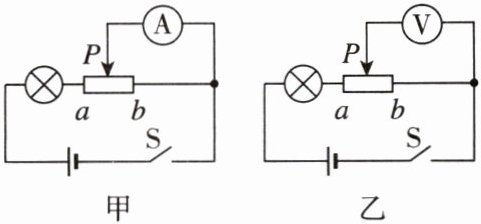

12. [2025·南开期中]如图甲所示的电路中,滑动变阻器连入电路的电阻丝是______(填“aP”“Pb”或“ab”)段;如图乙所示的电路中,滑动变阻器滑片向右移,灯泡的亮度______(填“变亮”“变暗”或“不变”)。

甲：
乙：
]
aP;不变

答案： aP;不变

13. 某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向左(或A)端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路。
]

答案： 左(或A);短路

14. 如图所示为某电阻箱的内部结构示意图,调节旋钮,可以使滑片分别与各触点接通(小圆圈表示触点)。A 中每个电阻均为 1 Ω,B 中每个电阻均为 10 Ω,当两个旋钮调节至图示位置时,电阻箱的总电阻为16Ω。若用这个电阻箱调节扬声器的音量,应该将其与扬声器串联;某次使用时,需要对扬声器音量进行微调,则应该调节A(填“A”或“B”)的旋钮。

答案： 16;串;A 【点拨】当两个旋钮调节至图示位置时,A中6个电阻串联后与B中1个电阻串联,则电阻箱的总电阻$R=6×1\ \Omega +1×10\ \Omega =16\ \Omega$。用这个电阻箱调节扬声器的音量时,应该将其与扬声器串联;某次使用时,需要对扬声器音量进行微调,即需要调节的电阻较小,所以应该调节A的旋钮。
