6. 在如图所示的四个电路中,开关闭合后,通过两个灯的电流一定相等的是(A)
A.
B.
C.
D.

答案： 6.A 【点拨】A中开关闭合,两灯串联,电流相等;B中开关闭合,右侧的灯泡没有接入电路,电路为左侧灯泡的简单电路,两灯电流不相等;C中开关闭合,两灯并联,电流可能相等,也可能不相等;D中开关闭合,上面的灯泡被短路,电路为下面灯泡的简单电路,两灯电流不相等。

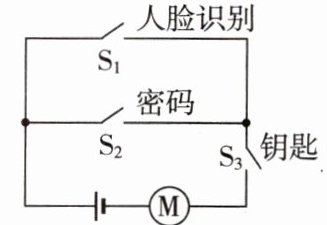

7. [2024·湖南]科技小组模拟“智能开锁”设计的电路图,有两种开锁方式,即“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用 $ S_1 $表示人脸识别,$ S_2 $、$ S_3 $表示密码、钥匙。匹配成功后对应开关自动闭合,电动机才工作开锁。满足上述两种方式都能开锁的电路是(B)

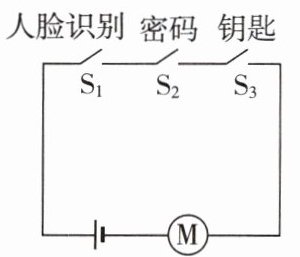

A.

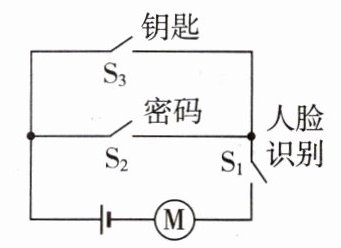

B.

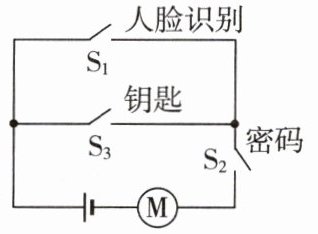

C.
D.

答案： 7.B 【点拨】由题意可知,“人脸识别”与输入“密码”匹配成功,或“人脸识别”与使用“钥匙”匹配成功才可开锁,即只要有一个条件满足,电动机就工作,所以“人脸识别”开关与电动机应在干路上,“密码”开关与“钥匙”开关并联。

8. 一位学生设计了一款电动摩托车专用智能头盔,只有戴上头盔并扣上卡扣后,头盔上的信号发射器才能发出信号。而电动摩托车上的信号接收器只有接收到信号,开关 $ S_1 $才会闭合,此时再转动电动摩托车钥匙,开关 $ S_2 $闭合,这时电动摩托车才能正常启动。下列电路中符合要求的是(D)
A.
B.
C.
D.

答案： 8.D 【点拨】根据题意可知,当电动摩托车上的信号接收器接收到信号,再转动电动摩托车钥匙,电动摩托车才能正常启动,所以,S₁、S₂及电动机是串联在一起的。

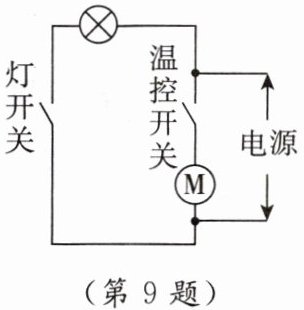

9. [2025·日照月考,多选]电冰箱内部的电路元件主要包括压缩机(其主要部件是电动机)和冷藏室内的照明灯。如图是一台能正常工作的电冰箱的简化电路图,下列判断正确的是(BCD)

A.电路图中的照明灯与电动机是串联的
B.冰箱门关闭时,灯开关断开,照明灯熄灭
C.冰箱内温度降低到设定温度时,电动机停止工作
D.电动机和照明灯可能同时工作
]

答案： 9.BCD 【点拨】由图可知,温控开关闭合,电动机工作;灯开关闭合,照明灯工作;电动机和照明灯工作过程互不影响,所以是并联;关上冰箱门时,灯开关自动断开,没有电流通过照明灯,照明灯熄灭;冰箱内温度降低到设定温度时,温控开关自动断开,电动机停止工作;电动机和照明灯是并联的,当两个开关同时闭合时,可以同时工作。

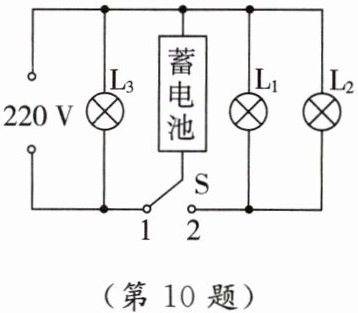

10. [2025·河池模拟]如图所示是一款消防应急照明灯简化原理图,有两个应急灯泡 $ L_1 $、$ L_2 $,当外部电源供电时,自动开关 $ S $接1,应急灯不亮,蓄电池此时在电路中相当于用电器；外部电路停电时,自动开关 $ S $接2,应急灯正常发光,此时指示灯 $ L_3 $不发光(填“发光”或“不发光”)。

答案： 10.用电器;不发光 【点拨】当外部电源供电时,自动开关S接1,应急灯不亮,蓄电池此时消耗电能,在电路中相当于用电器。外部电路停电时,自动开关S接2,应急灯正常发光,此时指示灯L₀没有电流通过,处于断路状态,不发光。

11. 电吹风的主要工作元件是发热丝(—⧠—)、电风扇(—Ⓜ—)及开关。闭合开关 $ S_1 $,电吹风吹出冷风；若同时还闭合 $ S_2 $,吹出热风；若只闭合 $ S_2 $,不吹风也不发热。请根据要求用笔画线代替导线,完成电路设计。
]

答案：
11.【解】如图所示。

12. 下列是探究“串联电路与并联电路比较”的实验：

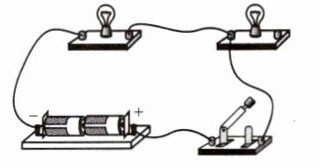

(1)小明按照图甲连接串联电路时,开关应______(填“断开”或“闭合”)；连接完成后,小明将一根导线连接在图甲中 $ A $、$ B $两点上,闭合开关,则可以观察到的现象是灯泡 $ L_1 $______,$ L_2 $______(后两空均填“发光”或“不发光”)。

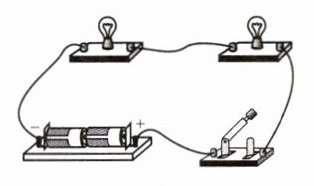

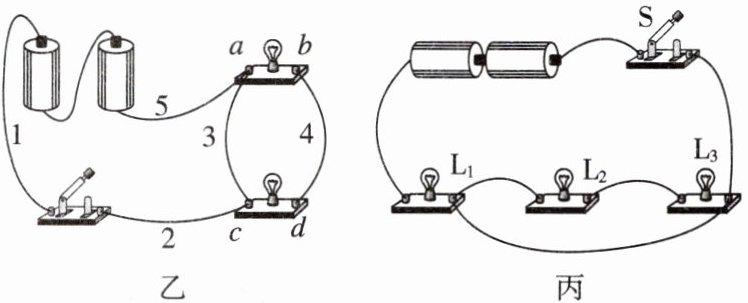

(2)小明连接的实物电路如图乙所示,若要两灯串联,可去掉导线______(填数字)；若要两灯并联,可将导线______(填数字)改接到______(填字母)接线柱。
(3)小明在完成上述实验后,还想探究三个灯泡并联的电路特点,他连接的实物电路如图丙所示,只要再在电路中增加一根导线,就可以使其变成三个灯泡并联的电路,请在图丙中画出这根导线。
]

答案：
12.【解】
(1)断开;不发光;发光
(2)3;2(或5);d(或b)
(3)如图所示。 【点拨】
(1)为了保护电路,在连接电路时,开关应断开。小明将一根导线连接在图甲中A、B两点上,灯泡L₁被短路,则L₁不发光,L₂发光。
(2)根据图乙可知,拆除3这一根导线,电流从电源正极依次经过两个灯泡回到电源负极,则两灯串联连接;若要两灯并联,可将导线2改接到b(或d)接线柱,或者将导线5改接到b(或d)接线柱(选其中一种组合即可)。
(3)由图丙可知,要使三个灯泡并联,应让三个灯泡在3条支路上,补画出这根导线如图所示。
