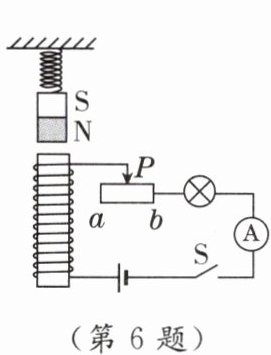

6. 如图所示,在电磁铁正上方用弹簧挂着一条形磁体,开关S闭合后,在滑片P从a端向b端滑动的过程中,会出现的现象是(B)

A.电流表示数变大,弹簧长度变长
B.电流表示数变大,弹簧长度变短
C.电流表示数变小,弹簧长度变短
D.电流表示数变小,弹簧长度变长
]

答案： B　[点拨]由右手螺旋定则可知,电磁铁上端为N极;因为同名磁极相互排斥，所以条形磁体受到向上的力，在滑片P 从a端向b端滑动过程中,电路中电阻变小,电流变大，电磁铁磁性增强,则条形磁体受到的向上的力变大，故弹簧长度变短,故选B

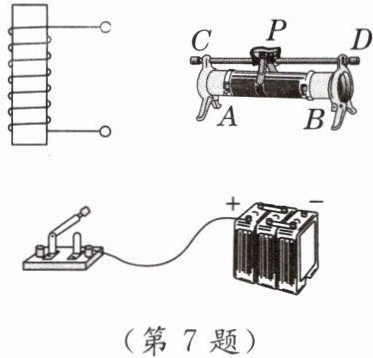

7. [2025·大庆模拟] 如图所示,用笔画线代替导线将图中实物连接起来。要求：闭合开关后,电磁铁的上端为N极,当滑动变阻器的滑片P向左移动时,电磁铁的磁性增强。

答案：

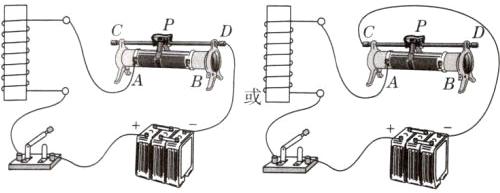

[解]如图所示

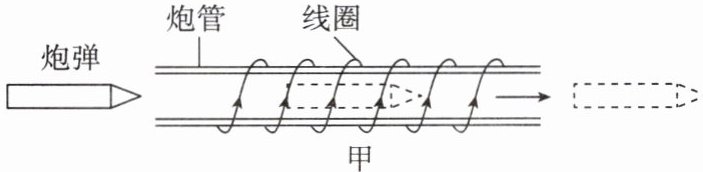

8. (1) 跨学科 工程实践 亮亮在新闻上看到“福建舰”上使用了电磁弹射装置,从网上查阅了某电磁弹射装置的原理：给线圈提供电流时产生磁场,炮弹(铁质)被磁化,受到强大的吸引力而加速运动,达到线圈中间时,迅速断电,炮弹飞出炮口(如图甲所示)。当线圈通电时,炮弹头一端是S(填“S”或“N”)极。断电后,炮弹还能继续飞行,是因为炮弹具有惯性。

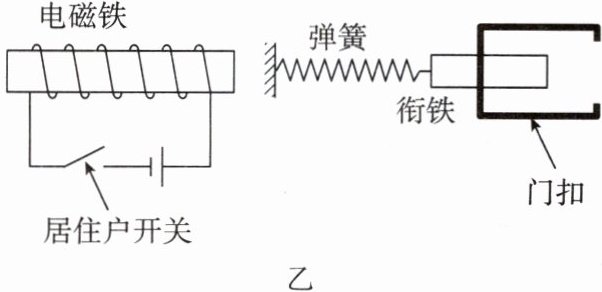

(2) 亮亮在某杂志上看到一种单元防盗门门锁的原理图,如图乙所示。根据原理图可知,其工作过程是当有人在楼下按门铃叫门时,楼上的人闭合开关,门锁上的电磁铁通电,吸引衔铁,衔铁脱离门扣,这时来人拉开门,进入楼内,在关门时,开关是断开的,衔铁在弹力的作用下,合入门扣。
]

答案：
(1)S;惯性　
(2)吸引;弹力 [点拨]
(1)如图甲所示,根据右手螺旋定则可知,线圈的左端是N极;炮弹(铁质)被磁化，受到强大的吸引力,根据同名磁极相互排斥、异名磁极相互吸引的原理可以判断出炮弹头一端是S极。断电后，线圈没有了磁性，炮弹不再受到磁场力的作用，炮弹能继续飞行,是因为炮弹具有惯性，要保持之前的运动状态。
(2)有人在楼下按门铃叫门时，楼上的人闭合开关,门锁上的电磁铁通电，具有磁性，衔铁被吸引,从而脱离门扣，来人可以拉开门，关门时，开关是断开的，电磁铁没有磁性，此时衔铁在弹簧弹力的作用下，合入门扣。

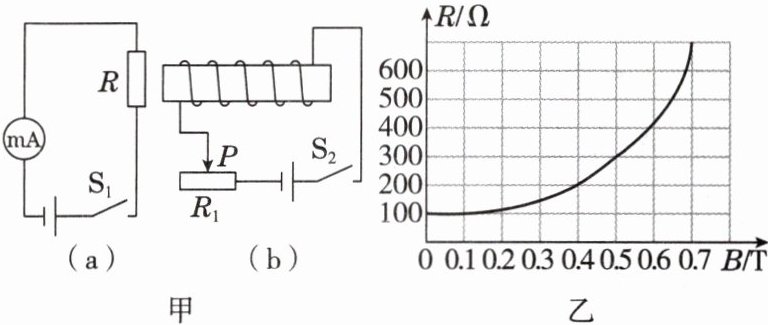

9. 新考法 新视角 磁感应强度B可以用来描述磁场的强弱,国际单位是特斯拉,符号是T。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关,小聪设计了如图甲所示的电路,图甲(a)中电源电压为6V,R为磁敏电阻,其阻值随磁感应强度变化的关系图线如图乙所示。

(1) 当只闭合$S_2$时,通电螺线管的左端为______极。
(2) 当闭合$S_1$和$S_2,$图甲(b)中滑动变阻器的滑片P向右移动时,小聪发现图甲(a)中毫安表的示数逐渐减小,说明磁敏电阻R的阻值变______,电磁铁的磁感应强度变______(填“强”或“弱”)。

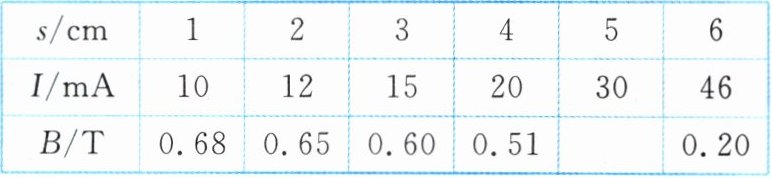

(3) 闭合开关$S_1$和$S_2,$保持滑片P不动,沿电磁铁轴线向左移动磁敏电阻R,测出R到电磁铁左端的距离s与对应的毫安表示数I,算出R处磁感应强度B的数值如表,请计算s= 5cm时,B= ______T。

(4) 通过表格数据可以得出：磁敏电阻R与电磁铁距离越远,磁感应强度越______(填“强”或“弱”)。
(1)N
(2)大;强
(3)0.40
(4)弱

答案：
(1)N
(2)大;强
(3)0.40
(4)弱 [点拨]
(2)当闭合S₁和S₂,图甲(b)中滑动变阻器的滑片P向右移动时,图甲(a)中毫安表的示数逐渐减小,说明磁敏电阻R的阻值变大,由图乙可知,电磁铁的磁感应强度变强。
(3)s = 5cm时,由表格数据可知,此时毫安表示数是30mA,由欧姆定律可得,此时磁敏电阻的阻值R = U/I = 6V/(30×10⁻³A)=200Ω。由图乙可知,对应的磁感应强度B = 0.40T。
