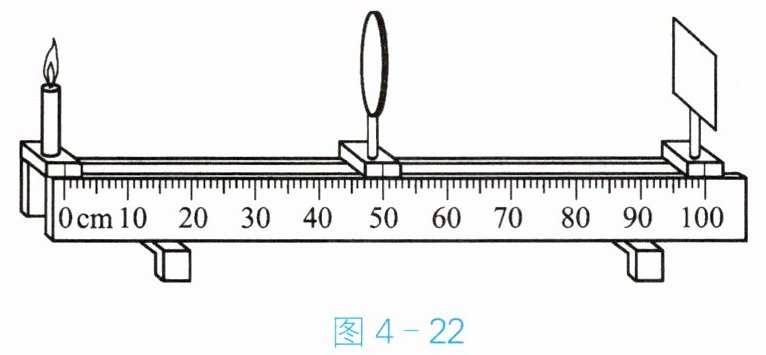

例题 实验桌上有两个凸透镜$A$、$B$,其中凸透镜$A的焦距为10cm$,凸透镜$B的焦距为50cm$。光具座上标尺的刻度范围如图 4 - 22 所示。小李想探究凸透镜成实像的规律,应选用凸透镜A(选填“$A$”或“$B$”)。实验过程中,小华将凸透镜固定在光具座上$50cm$刻度线处,点燃的蜡烛放置在$20cm$刻度线处,移动光屏,直到光屏上呈现出烛焰清晰的像,则该像是倒立、缩小的实像,人们利用这个原理制成了照相机。

答案： 分析 探究凸透镜成像的规律,就是探究在$u＜f$、$2f＞u＞f$、$u＞2f$不同情况下凸透镜成像的规律。从光具座上标尺的刻度范围可知,应选择凸透镜$A(f = 10cm)$。点燃的蜡烛距凸透镜的距离$u = 50cm - 20cm = 30cm$,$u＞2f$,则凸透镜成倒立、缩小的实像,这是照相机的成像原理。
解 $A$ 缩小 照相机
策略提炼 分析凸透镜应用或成像规律类题目的关键,就是要对物距进行正确判断,寻求解题突破口。

举一反三 在我国首次“太空授课”中,航天员在中国空间站内用水球做实验,她的像映在水球中(图 4 - 23)。水球成像原理与照相机相同,所成的像是倒立、缩小的实像。

答案： 照相机 实

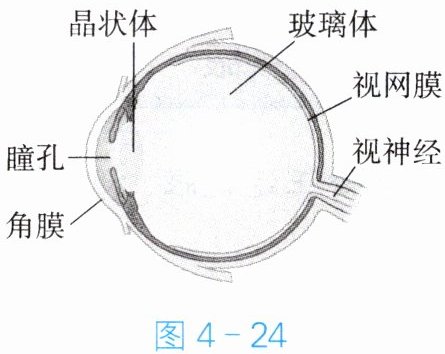

1. 人的眼睛的主要结构如图 4 - 24 所示,眼睛视物原理与凸透镜类似,其中视网膜相当于光屏。

答案： 凸 视网膜

2. 同学们课间在走廊上眺望远方,此时晶状体的形状会发生变化,远处的景物在视网膜上成倒立、缩小的实像。

答案： 形状 倒立 缩小

3. 关于人的眼睛,下列说法中正确的是(D)。
A.看近处物体时,视网膜上成正立虚像
B.看远处物体时,晶状体相当于凹透镜
C.人患近视眼后,成像在视网膜的后面
D.人患远视眼后,需要通过凸透镜矫正

答案： D

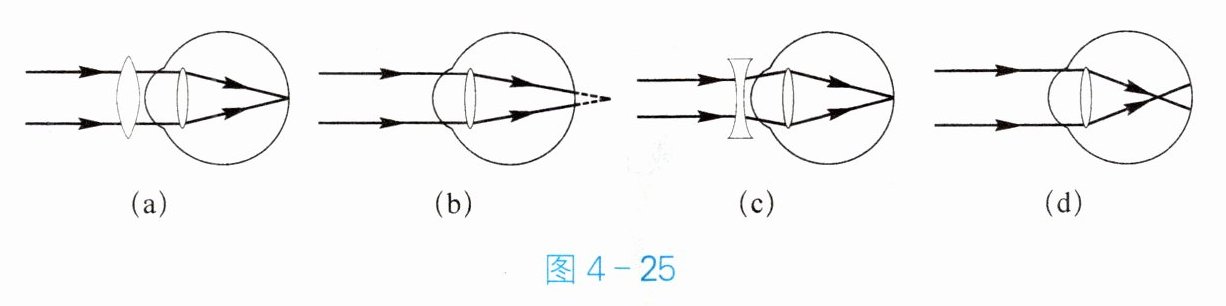

4. 智能手机给人们带来了许多便利,但长时间盯着手机屏幕容易导致视力下降。在图 4 - 25 中,图(d)能说明近视眼的成像原理,图(c)给出了近视眼的矫正方法。(均选填序号)

答案： (d) (c)
