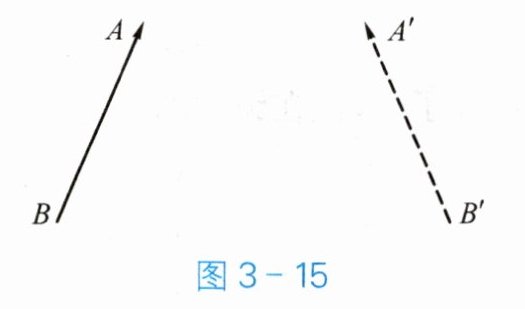

举一反三：如图 3 - 15 所示,$ A'B' $ 是 $ AB $ 在平面镜中所成的像。请根据平面镜成像的特点,画出平面镜的位置。

-

答案：
如图8所示

- 例题 2

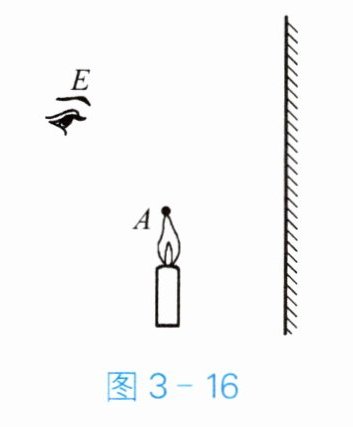

如图 3 - 16 所示,平面镜前有一个发光点 $ A $,请根据平面镜成像的特点画出眼睛 $ E $ 看到发光点 $ A $ 的光路图。

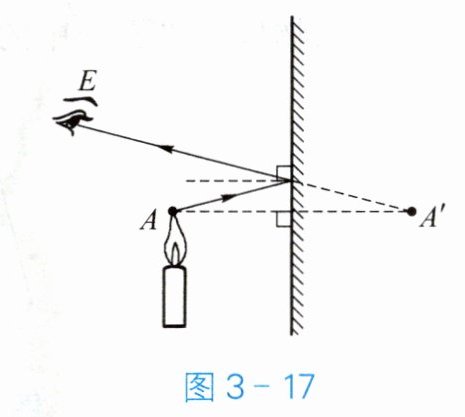

答案： 分析：如图 3 - 17 所示,发光点 $ A $ 发出的光经过平面镜反射,反射光进人人的眼睛,逆着反射光看过去,光似乎是平面镜里的像发出来的。利用平面镜成像的特点,先画出发光点 $ A $ 关于平面镜对称的像 $ A' $,连接 $ EA' $,则其与镜面的交点就是人射点。
- 解：如图 3 - 17 所示
策略提炼：平面镜成像作图应先根据平面镜成像的特点,画出物体在平面镜中所成的像,眼睛沿直线看到平面镜中的像,即可找到人射点,再画出入射光线和反射光线。

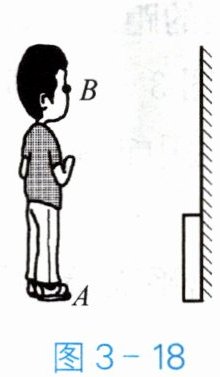

举一反三：如图 3 - 18 所示,请根据平面镜成像的特点,画出人眼 $ B $ 在镜中看到脚尖 $ A $ 的光路图。
-

答案： 1. 作点 $ A $ 关于镜面的对称点 $ A' $（虚像位置）。
2. 连接 $ B $ 点与 $ A' $ 点，并延长交镜面于 $ O $ 点。
3. 作光路图：从 $ A $ 点到 $ O $ 点画实线，表示入射光线；从 $ O $ 点到 $ B $ 点画实线，表示反射光线。
4. 在镜面处标出法线，并画出入射角和反射角，标出相等符号。
光路图如下：
（由于这里是文本描述，实际作答时需在图上画出上述步骤的光路图）

1. 在“猴子捞月”的故事中,猴子捞不到月亮,因为此月亮是由(D)。
A.平面镜所成的实像
B.光的直线传播所成的虚像
C.光的反射所成的实像
D.光的反射所成的虚像

答案： D
