例题 1

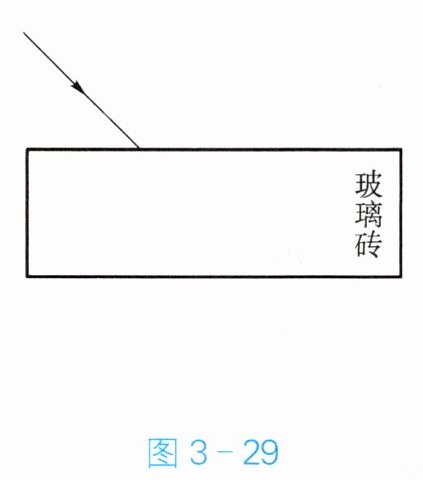

一束光从空气斜射入一块长方体玻璃砖,请在图 3 - 29 中画出光经过两次折射后射到空气的大致光路图。

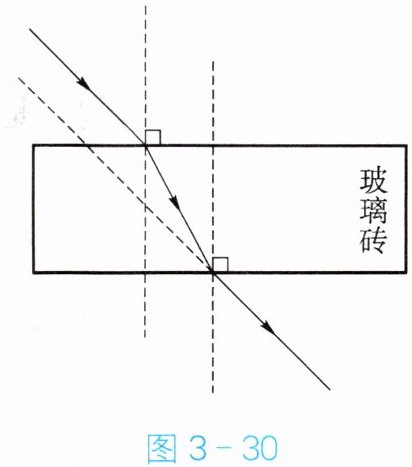

- 分析：如图 3 - 30 所示,光从空气斜射入玻璃时,根据光的折射规律,折射角小于入射角,所以玻璃中的折射光线靠近法线。因为长方体玻璃砖上下两个界面互相平行,所以当光从玻璃斜射到空气时,根据光路可逆,第二次的折射角与第一次的入射角大小相等。第二次的折射光线与第一次的入射光线平行。
- 解：如图 3 - 30 所示
- 策略提炼：先明确光是从空气射入其他物质,还是从其他物质射入空气,再根据光的折射规律,确定折射光的大致传播方向。

答案： 如图 12 所示
