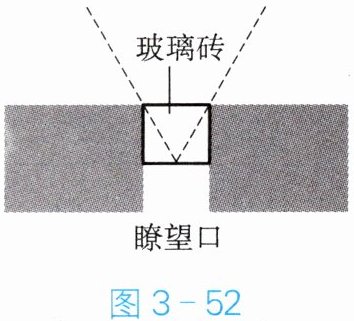

15. 图 3 - 52 是某瞭望口示意图,请简要说明为什么在瞭望口嵌入玻璃砖后,其观察范围变大了。(可画图并用文字简要说明)

答案： 大致光路如图18所示。光在空气中沿直线传播，据此画出嵌入玻璃砖前的观察范围(图中虚线)；当光从空气斜射入玻璃，入射角大于折射角，据此画出嵌入玻璃砖后的观察范围

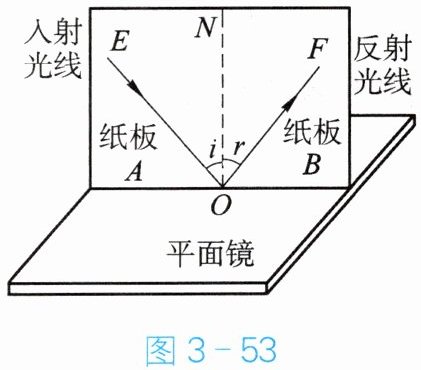

16. 小李用如图 3 - 53 所示的装置来探究“光的反射定律”。

(1)光学实验在较黑暗的环境下进行,效果会更好,除了图中的器材外,还需要的测量器材是量角器。
(2)选用较为粗糙的纸板进行实验,是为了使光在纸板上发生漫反射,便于观察光路。放置纸板时,应使纸板与平面镜垂直。
(3)当入射角为 30°时,小李测得反射角也为 30°,他立刻得出在光的反射现象中,反射角等于入射角,此结果不合理(选填“合理”或“不合理”),理由是只做一次实验，存在偶然性。
(4)为了探究光发生反射时,入射光线、法线、反射光线是否在同一平面内,小李接下来的操作是将纸板B向后折，观察纸板B上是否有反射光线。
(5)让光逆着 OF 方向入射,发现反射光线沿 OE 方向射出,说明光发生发射时,光路是可逆的。

答案： （1）黑暗 量角器 （2）漫 垂直 （3）不合理 只做一次实验，存在偶然性（4）将纸板B向后折，观察纸板B上是否有反射光线 （5）可逆

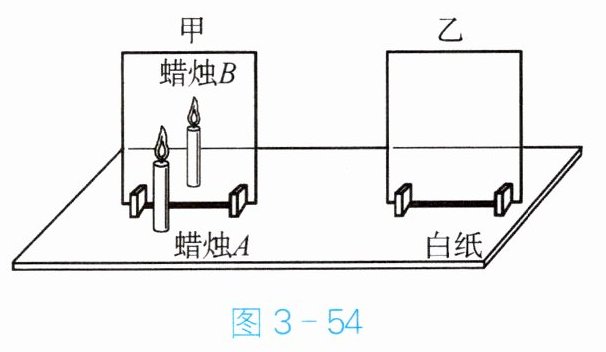

17. 为完成“探究平面镜成像的特点”实验,小明选择了图 3 - 54 中的实验装置。

(1)在选择实验器材时,应选用玻璃板(选填“平面镜”或“玻璃板”),原因是便于确定像的位置。
(2)固定蜡烛 A 的位置,取另一根完全相同的蜡烛 B 放在另一侧,发现无论怎样移动蜡烛 B,都无法与蜡烛 A 的像完全重合,其原因可能是玻璃板没有与白纸垂直。
(3)调整好以后,小明再次实验,发现存在清晰程度不同的两个像,这是因为玻璃板太厚，有两个反射面，成两个像。
(4)小明完成三次实验后,记录了物体到玻璃板的距离和像到玻璃板的距离(表 3 - 1),发现它们始终不相等,造成这一结果的原因是测量像到玻璃板的距离时没有考虑玻璃板的厚度。
|实验序号|物体到玻璃板的距离/cm|像到玻璃板的距离/cm|
|1|3.70|3.50|
|2|4.65|4.45|
|3|6.00|5.80|
(5)实验时把平面镜从甲位置平移到乙位置,则(A)。
A. 蜡烛成像仍在 B 处
B. 蜡烛成像在 B 处右侧
C. 蜡烛无法通过玻璃板成像

答案： （1）玻璃板 便于确定像的位置 （2）完全相同 玻璃板没有与白纸垂直 （3）玻璃板太厚，有两个反射面，成两个像 （4）测量像到玻璃板的距离时没有考虑玻璃板的厚度 （5）A
