例题1
物体放在凸透镜一侧的某个位置,在凸透镜另一侧移动光屏,得到了一个缩小的像。若将物体与光屏的位置对调,则在光屏上能得到一个倒立、放大的实像。

答案： 分析 像在凸透镜另一侧的光屏上,说明所成的像为实像,又因为像是缩小的,根据凸透镜成像的规律可知,此物体的位置应在2倍焦距以外,像距应在1倍焦距和2倍焦距之间,且像是倒立的。对调位置后,物体位于1倍焦距和2倍焦距之间,则所成的像为倒立、放大的实像。(本题也可利用光路可逆的原理进行解答)
解 倒立 放大 实
策略提炼 根据凸透镜成像的规律,知道物距和像距之间的关系是解题的关键。

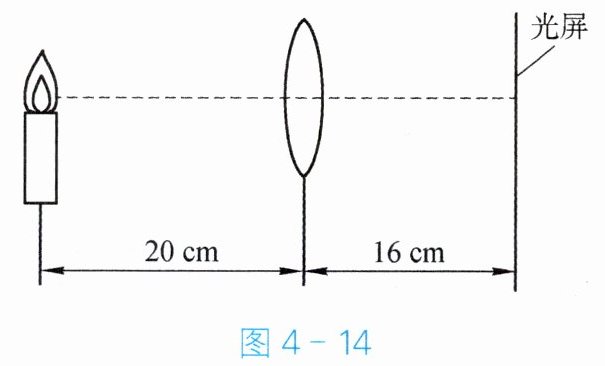

举一反三 如图4-14所示,一蜡烛放在凸透镜一侧的某个位置,在另一侧的光屏上得到了一个清晰的像。若将蜡烛与光屏的位置对调,则在光屏上能得到一个倒立、放大的实像。

答案： 由题意和图示可知，物距为$20cm$，像距为$16cm$，烛焰通过凸透镜在光屏上得到清晰的像，此时$u＞v$，根据凸透镜成像规律可知，此时成的是倒立、缩小的实像。
根据光路的可逆性，若将蜡烛与光屏的位置对调，即物距为$16cm$，像距为$20cm$，则$u＜v$，此时成倒立、放大的实像。
故答案为：倒立；放大；实。

例题2

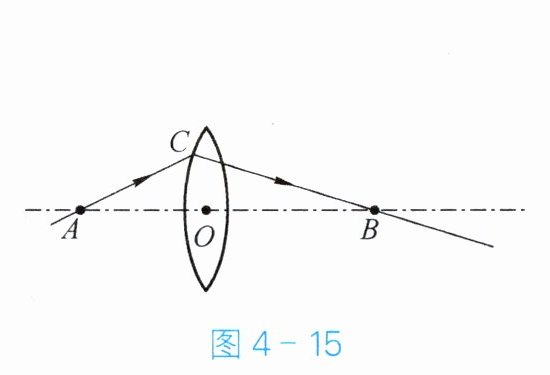

如图4-15所示,A、B均为凸透镜主光轴上的点,光线AC经透镜折射后过B点。已知AO为12 cm,OB为16 cm,则该凸透镜的焦距可能是(B)。
A.6 cm
B.7 cm
C.8 cm
D.9 cm

答案： 分析 由题可知,$ AO ＜ OB $,A点成像在B点,则像距大于物距,满足 $ f ＜ u ＜ 2f $,成倒立、放大的实像。物距AO为12 cm,即 $ f ＜ 12\ cm ＜ 2f $,可得 $ 6\ cm ＜ f ＜ 12\ cm $；像距OB为16 cm,且 $ v ＞ 2f $,即 $ 16\ cm ＞ 2f $,可得 $ f ＜ 8\ cm $。综上可得 $ 6\ cm ＜ f ＜ 8\ cm $。
解 B
策略提炼 找出物距和像距之间的关系,根据凸透镜成像的规律即可找到解题突破点。

举一反三 某同学在研究凸透镜成像的规律时做了如下记录：当物距为30 cm时,光屏上出现倒立、缩小的像；当物距为20 cm时,光屏上出现倒立、放大的像；当物距为10 cm时,光屏上始终得不到像。由此可判断该凸透镜焦距f的大小为(D)。
A.$ 20\ cm ＜ f $
B.$ 15\ cm ＜ f ＜ 20\ cm $
C.$ f ＜ 10\ cm $
D.$ 10\ cm ＜ f ＜ 15\ cm $

答案： D
