4. 如图所示,用细线将小钢球悬挂起来,让其在竖直平面内左右摆动。忽略空气阻力,在图上画出小钢球摆动到$B$点时所受力的示意图。

答案：
如图所示

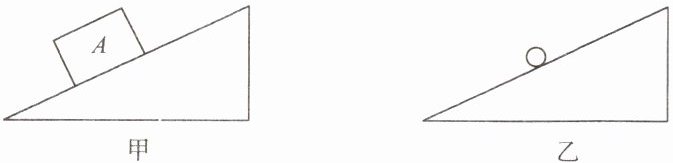

5. 如图甲所示,物块$A$在一固定的斜面上保持静止,可将物块$A$看成一个有质量的点(如图乙所示)。请在图乙中画出物块的受力示意图。

答案：
如图所示

6. 如图所示为研究“影响滑动摩擦力大小的因素”实验的示意图。
实验的过程：

a. 用弹簧测力计缓缓拉动木块,使它沿水平长木板滑动,当测力计示数稳定后,该示数就为此状态下滑动摩擦力的大小。
b. 改变放在木块上的砝码,测出此种情况下的滑动摩擦力。
c. 换用材料相同但表面粗糙的长木板,保持木块上的砝码不变,测出此种情况下的滑动摩擦力。
……
(1)本实验中,当用弹簧测力计水平拉木块匀速直线滑动时,弹簧测力计的示数大小反映了滑动摩擦力的大小。
(2)该实验的结论：滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关。

答案：
(1)匀速直线　
(2)滑动摩擦力的大小跟压力大小及接触面的粗糙程度有关

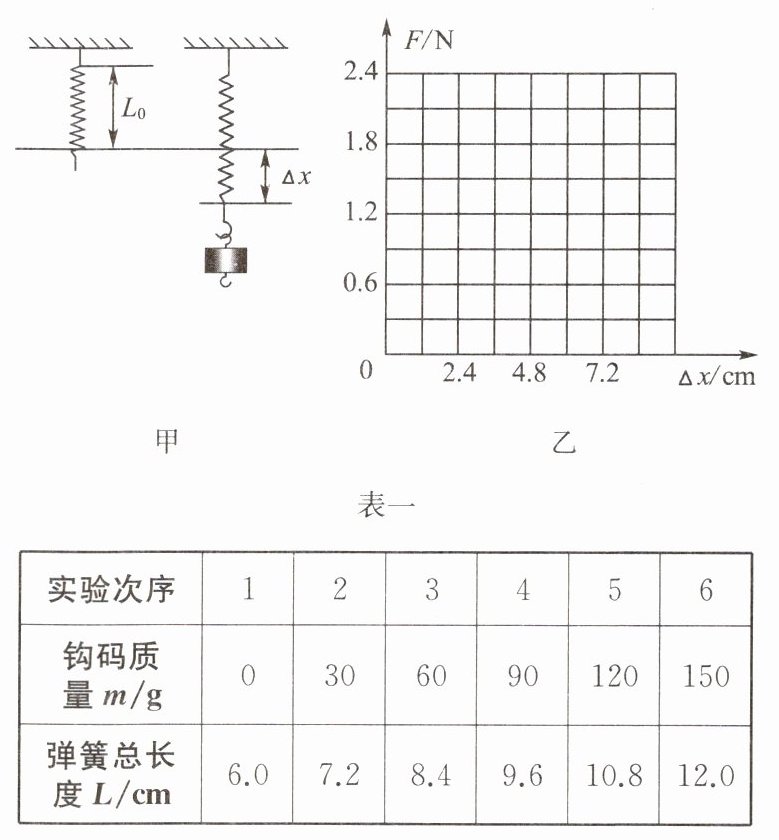

7. 为研究弹簧的性质,我们在竖直悬挂的弹簧下加挂钩码(如图甲所示),同时记录弹簧总长度$L与钩码质量m$,所得数据记录在表一中。已知弹簧原长$L_{0}= 6.0\ cm$。实验过程中,弹簧形变在弹性限度内,不计弹簧所受的重力。($g取10\ N/kg$)

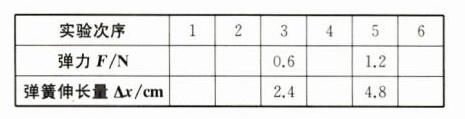

(1)请根据表一中的数据,将表二填写完整。
表二

(2)请在图乙坐标系中描点作出弹力$F跟弹簧伸长量\Delta x$的关系图像。
(3)本实验的结论就是弹簧测力计的工作原理。只有规范使用弹簧测力计,才能准确测量力的大小。请写出一条正确使用弹簧测力计的操作要求：______。

答案：

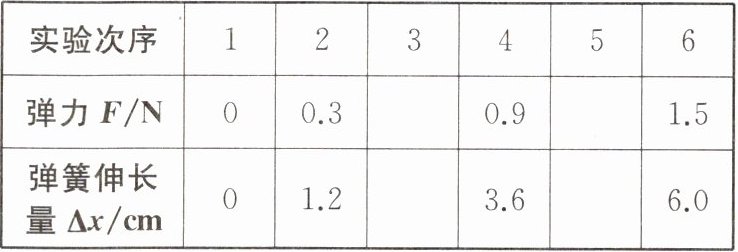

(1)数据如表所示

(2)如图所示
(3)所测的力不能超过弹簧测力计的量程(合理即可)
