《2025年新编基础训练黄山书社八年级物理全一册沪科版》

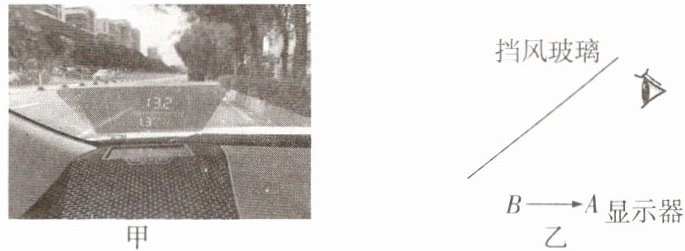

1. 为了避免驾驶员低头观看仪表信息而造成交通事故,车内安装了如图甲所示的抬头显示器(简称 HUD)。通过前挡风玻璃可呈现水平显示器上的重要行车数据,方便司机查看。请在图乙中画出显示器 AB 在挡风玻璃中所成的像。


答案：
如图所示
　　　　　　　

2. A 是一点光源,A' 是点光源经平面镜成的像,C 是眼睛所在的位置。试在图中画出平面镜的位置和从 A 点发出的经过 C 点的光线。

答案：
如图所示
　　　　　　　　
[解析]连接AA',作出AA'的中垂线，即为镜面;连接A'C交镜面于点O,可得到反射光线;连接AO可得到入射光线。

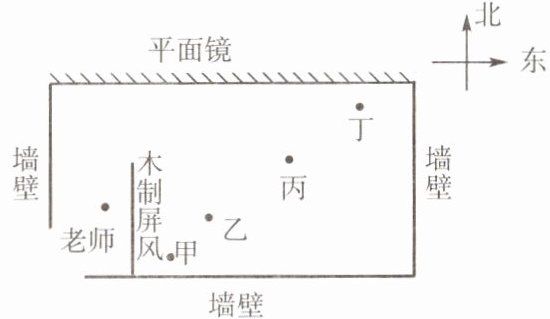

3. 如图所示的是艺术体操训练房的俯视图,训练房的北墙有一大平面镜,当老师从室外进入到图示位置时,甲、乙、丙、丁四位同学能通过平面镜观察到老师的是( )


A.甲、丙
B.甲、乙
C.乙、丙
D.乙、丁

答案：
B　[解析]根据平面镜成像的特点，作出老师在平面镜中的像点S'和木制屏风在平面镜中的像A'B',如图所示，像点S'和甲、乙连线都没有被屏风挡住，因此甲、乙两位同学都能通过平面镜观察到老师，但像点S'与丙、丁连线被屏风的虚像挡住，所以丙、丁两位同学不能通过平面镜观察到老师，故选B。

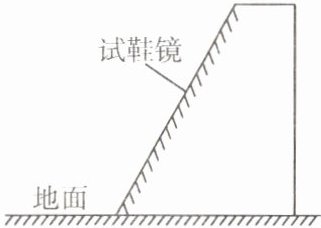

4. 如图是商场里的试鞋镜。小飞站在试鞋镜前看见鞋的像是由光的反射形成的,鞋的像和鞋的连线与镜面垂直(选填“垂直”或“不垂直”),当他走近试鞋镜时,鞋所成像的大小不变(选填“变大”“变小”或“不变”)。

答案： 反射　垂直　不变

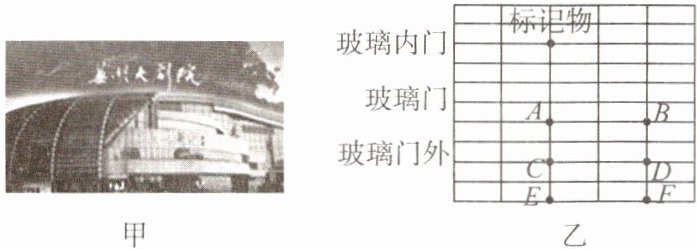

芜湖大剧院立意于开启的贝壳。小王同学发现大剧院的玻璃门(如图甲所示)可简单地验证平面镜成像的某些规律。

(1) 如图乙所示,进行验证实验。小王在玻璃门内放置标记物时,将标记物放在地砖拼接处,是为了便于测量长度，比较像和物到玻璃门的距离。然后小王走到玻璃门外。为了让自己所成的像落在标记物上,他应向______(填字母)C方向移动。
(2) 实验中,采用玻璃门代替平面镜,虽然成像不如平面镜清晰,但小王却能在观察到自己的像的同时,也能观察到标记物,巧妙地解决了确定______像的位置问题。
(3) 如果想让成像更清晰,玻璃门内的亮度要比玻璃门外暗,玻璃门的厚度越______薄越好。
(4) 通过上述实验,能验证平面镜成像规律中哪一条？像到平面镜的距离等于物到平面镜的距离。

答案：
(1)测量长度，比较像和物到玻璃门的距离　C
(2)标记物　像　
(3)暗　薄　
(4)像到平面镜的距离等于物到平面镜的距离
