《2025年新编基础训练黄山书社八年级物理全一册沪科版》

3. 由点光源S发出的两条入射光线经镜面反射后的两条反射光线如图所示,请根据光的反射定律找出点光源S(保留光路作图痕迹)。

答案：
如图所示

4. 有一光电控制液面高度的仪器,它是通过一束入射光线经液面反射在光电屏上得到的光斑位置来判断液面高低的。如图光路中,入射光线与液面的夹角为40°,当液面升高时,反射角( )


A.保持40°不变
B.保持50°不变
C.逐渐增大
D.逐渐减小

答案：
B [解析]入射光线与液面的夹角为$40^{\circ }$,则入射角为$90^{\circ }-40^{\circ }=50^{\circ }$,由光的反射定律可知,反射角也为$50^{\circ }$;当液面升高时,由于入射角不变,且液面仍然是水平的,所以反射角不变,即保持$50^{\circ }$不变。故选B。

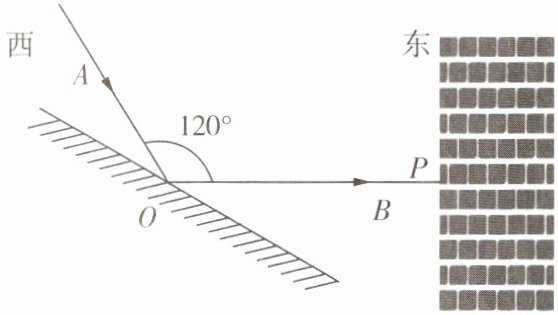

5. 如图所示,某日午后太阳发出的一条光线AO照射到一块平面镜上,反射光线沿水平方向OB射出,并在东侧的墙面上形成一个光点P。AO与OB的夹角为120°。以下说法错误的是(A)

A.若镜面绕O逆时针转过10°,反射角会减小20°
B.经平面镜反射后,太阳光的传播方向与竖直墙面的夹角改变了60°
C.入射角为60°,反射光线与平面镜的夹角为30°
D.当太阳向西落下时,照射在墙面上的光点P向下移动

答案： A

(1)实验中光屏E是用来呈现入射光线的,为了观察到完整的光路,光屏F需旋转到图乙中的位置b,说明反射光线、入射光线和法线在同一平面内。
(2)若将入射光线AO顺时针转10°,则反射光线OB(未画出)将逆时针转10°,此时反射角变小。
(3)改变入射光线的方向,再测几组入射角和反射角,这样做的目的是寻找光反射的普遍规律。
(4)若将光线从BO入射,则反射光线会从OA射出,这说明光路是可逆的。

答案：
(1)b　同一平面内　
(2)逆时针　变小　
(3)寻找光反射的普遍规律　
(4)可逆的
